网线头接法图解方法(接网线水晶头顺序图文详情)

网线是什么?

网线,一般由金属或玻璃所造成。它可以用来网络内传给信息。常用的网络电缆有三种:双绞线、同轴电缆和光纤电缆(光纤)。

怎么接网线,现在来教教大伙。(图文分析)

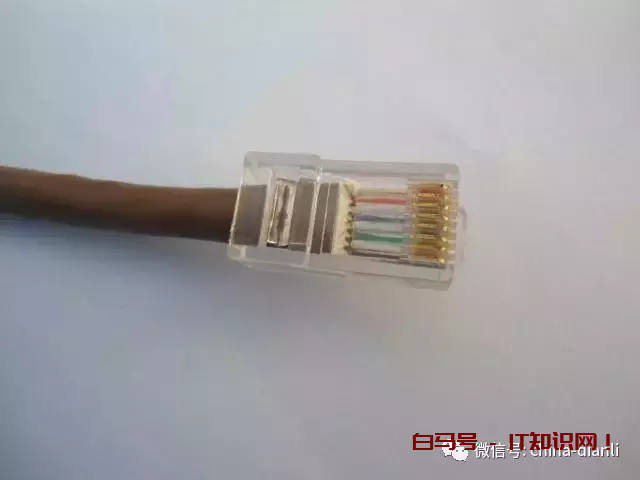

双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。它是用来和RJ45水晶头相连的。

怎么接网线,现在来教教大伙。(图文分析)

它又有STP和UTP两种,我们常用的是UTP。

怎么接网线,现在来教教大伙。(图文分析)

同轴电缆,是由一层层的绝缘线包裹着中央铜导体的电缆线。光缆,是目前***的网线了,但是它的价格较贵,在家用场合很少使用。要连接局域网,网线是必不可少的。

传输距离

双绞线100米

同轴电缆 75-7同轴电缆为200-250 米左右,75-5为100-150米左右。

怎么接网线,现在来教教大伙。(图文分析)

请点击此处输入图片描述

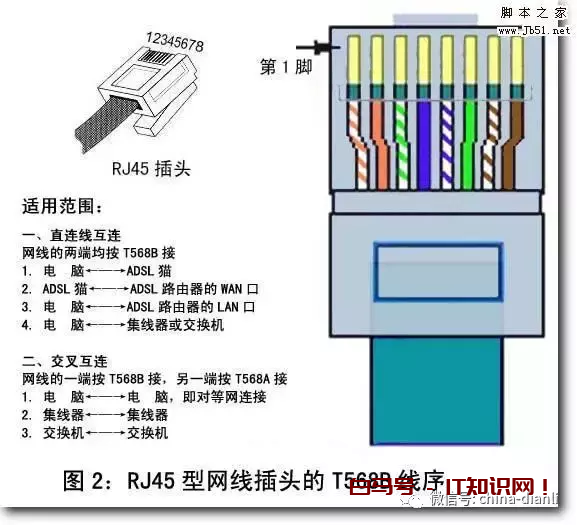

双绞线RJ45水晶头的制作线序:

将水晶头金属片面向自己(小尾巴在背面,朝下),从左到右线序

怎么接网线,现在来教教大伙。(图文分析)

网线1 2 3 4 5 6 7 8

568A标准:白绿 绿 白橙 蓝 白蓝 橙 白棕 棕

568B标准:白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

当双绞线两端使用的是同一个标准时,为直连线,也叫直通线,用于连接计算机与交换机、HUB(集线器)等;

怎么接网线,现在来教教大伙。(图文分析)

请点击此处输入图片描述

当双绞线两端分别使用不同的标准,为交叉线,用于连接计算机与计算机,交换机与交换机等。

可理解为同级设备使用交叉线,不同级则使用直通线。

在通常的工程中做平行线时,用B标准的更多一些。

怎么接网线,现在来教教大伙。(图文分析)

请点击此处输入图片描述

RJ-45各脚功能(10BaseT/100BaseTX):

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

怎么接网线,现在来教教大伙。(图文分析)

请点击此处输入图片描述

4、备用(当1236出现故障时,自动切入使用状态)

5、备用(当1236出现故障时,自动切入使用状态)

6、接收数据负极 Rx-

怎么接网线,现在来教教大伙。(图文分析)

请点击此处输入图片描述

7、备用(当1236出现故障时,自动切入使用状态)

8、备用(当1236出现故障时,自动切入使用状态)

操作方法

  • 01
  • 准备有8P槽的压线钳。
怎么接网线,现在来教教大伙。(图文分析)
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
  • 02
  • 准备好常用网线数米。
怎么接网线,现在来教教大伙。(图文分析)
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
  • 03

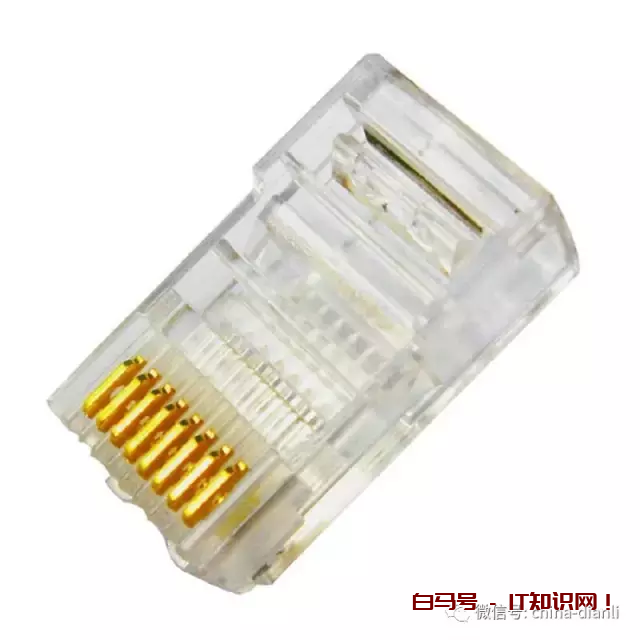

  • 准备好水晶头。
怎么接网线,现在来教教大伙。(图文分析)
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
  • 04
  • 现在介绍两种常用的水晶头网线接法,一般来说能够满足多种环境下的使用需要了。
  • 标准568A:1白绿 2绿 3橙白 4蓝 5蓝白 6橙 7棕白 8棕
  • 标准586B:1橙白 2橙 3白绿 4蓝 5蓝白 6绿 7棕百 8棕
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
  • 05
  • 注意把对应的线条稳稳插入水晶头,用力握紧网线钳即可。按照上述接法接好水晶头后,插入机器即可使用。
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
  • 06
  • 如图所示,大功告成。
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
怎么接网线,现在来教教大伙。(图文分析)
  • 请点击此处输入图片描述
怎么接网线,现在来教教大伙。(图文分析)
