网线水晶头接法顺序图片(网线接法图解8根教程)

在工程布线中,网线布线接水晶头是对网络传输信号中起到一个很重要的步骤,如果水晶头接得不好,网络传输效果会非常差,绝大可能会不通。

网络接水晶头的线序是按照国标标准接法来接,制作网线需要RJ一45, RJ一45水晶接头前端有8个凹槽,凹槽内的金属触点共有 8个,简称“8C”( Contact,触点)。

在网络工程中,网线布线接头的线序应该如何接?

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

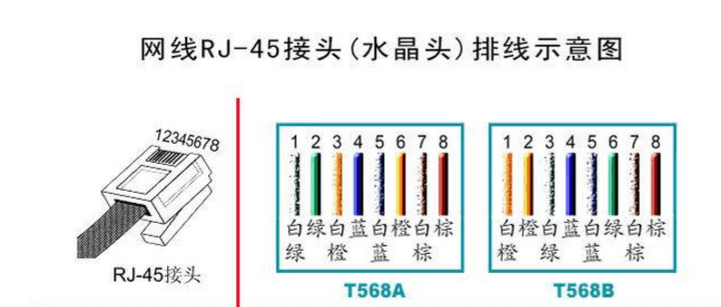

568A标准:

绿白—1,绿—2,橙白—3,蓝—4,蓝白—5,橙—6,棕白—7,棕—8

568B标准:

橙白—1,橙—2,绿白—3,蓝—4,蓝白—5,绿—6,棕白—7,棕—8

首先咱们需要准备一个接线钳(如图一)要有网线和水晶头,网线一般分为5类网线和6类网线、7类网线这三种,相对应的水晶头也是不一样的,这个一定要注意。

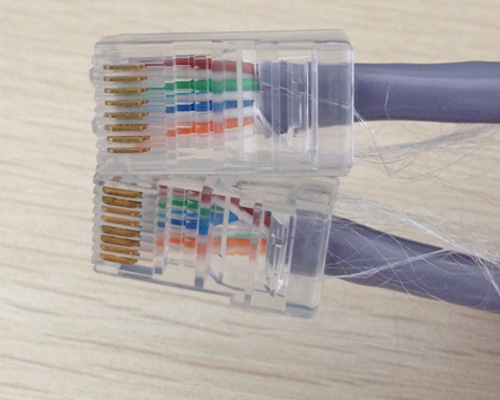

图一常用网线水晶头的接法

接线钳

咱们先来先讲常见的5类网线怎么去接。(如图二)网线的颜色顺序标准是568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕这两种。

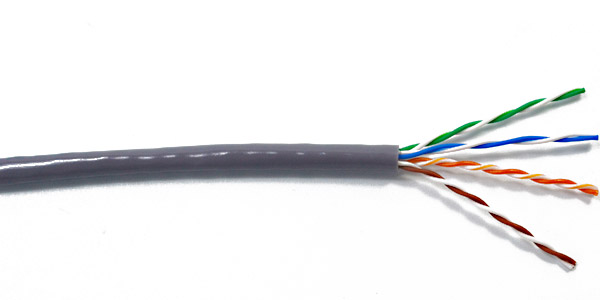

图二常用网线水晶头的接法

五类网线水晶头接线顺序

六类网线的接法颜色顺序是(如图三):白橙—橙色—白绿色—蓝色—-白蓝色—绿色—白棕色—棕色这样的颜色排序。

图三常用网线水晶头的接法

六类网线水晶头接线顺序

七类网线到接法颜色顺序是(如图四):白橙—橙色—白绿色—蓝色—白蓝色—绿色—白棕色—棕色这样的颜色排序。

图四常用网线水晶头的接法

七类网线样式和水晶头接线顺序

如果传输距离不超过20米且网络要求不高,可以两头线序一样就可以了,一般是可以传输的,最长能通过30米左右,但建议还是按照标准线序来接线,比较可以保证传输的效果。

在网络工程中,网线布线接头的线序应该如何接?

家庭布线工程中,一定要按照标准的线序来接,一般家庭工程布线的网线传输距离都比较长,如果是传输百兆网络下,可以只连接4根主线1.2.3.6位置,因为百兆网络下只靠4根线芯传输来收发信号,长距离的传输很好是连接8根线芯,能保持传输网络的稳定性。

在网络工程中,网线布线接头的线序应该如何接?

千兆网络下,一定要连接8根线芯,四条芯只能实现千兆网络接收数据或者发送数据,这两者不能同时进行。一定要用到8条线芯来传输,而且要记住选用路由器的时候,要选用千兆路由器(8个插口都有触片)。

在网络工程中,网线布线接头的线序应该如何接?

在网络工程布线中,除了要注意网线的线序之外,还要注意如何去选择网线。主要根据网线的材质和它的实际传输距离。普通工程要求不要的,在80米内的可以选择普通全铜网线。短期工程传输距离在150米内的可以选择铜包银网线。要求较高的工程中可以选择无氧铜网线传输距离在100米-150米。
