把电源从包装盒中取出，整理好电源相关的接线，电源一般还会给四颗螺丝，用来固定电源。

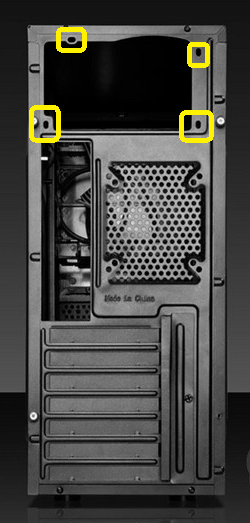

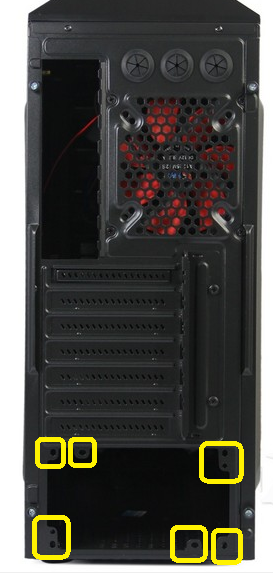

机箱按照电源位置可以分为上置和下置两种，一般来说下置电源可以改善机箱风道，降低机箱温度。（图中黄色标注部分为电源固定螺丝孔位置，和电源的螺丝孔位置对应）
电源方面，根据出线类型可以分为模组电源和非模组电源（还有个半模组电源）。

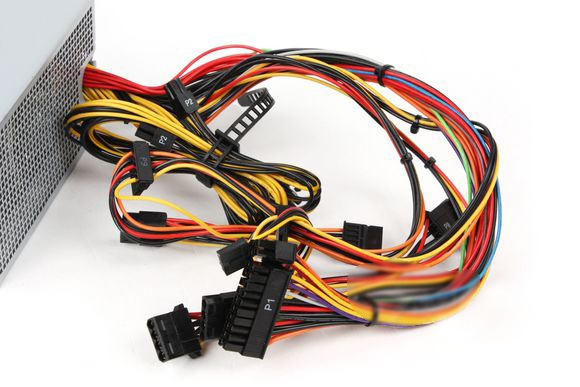

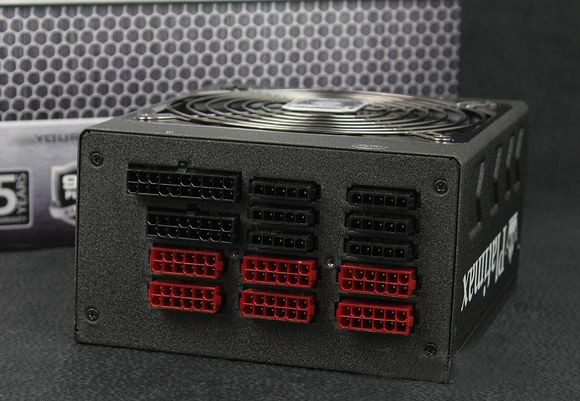

所谓模组和非模组电源，就是在电源输出线上有区别。非模组电源是将电源提供的所有接线布置出来，不能拆卸。模组电源是将电源可提供的接线按照接口形式布置在电源背面，然后提供模组线（部分电源需要另购），每个模组线连接不同的供电接口。模组电源可以做到用什么接什么，走线美观，机箱整洁。半模组电源是部分接线直接输出，部分提供模组接口。
非模组电源：
模组电源：
半模组电源：
由于模组电源的模组接口都是自家专利，形式参差不齐，这里就不提供介绍了，具体如何插请参考说明书。
下面介绍一下电源输出线的接法。
电源提供了多种输出接头，有主板（20+4PIN）供电线、CPU供电线（4PIN/4+4PIN）、PCI-E供电线（6PIN/8PIN，一般用于显卡外接供电）、SATA供电线、软驱供电线、Molex线（大4PIN口）。根据电源的负载能力，这些供电线提供的接口数目会有差异。

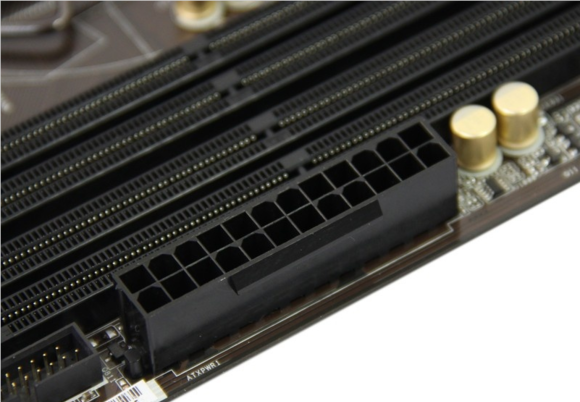

主板供电线和接口（20+4PIN），有防插反设计，一般在内存槽附近

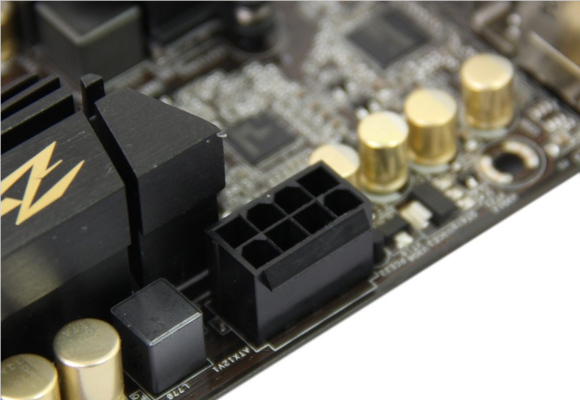

CPU供电线和接口（4PIN/4+4PIN），供电要求低的主板只有一个4PIN接口，同理额定功率低的电源也只提供一个4PIN接口。

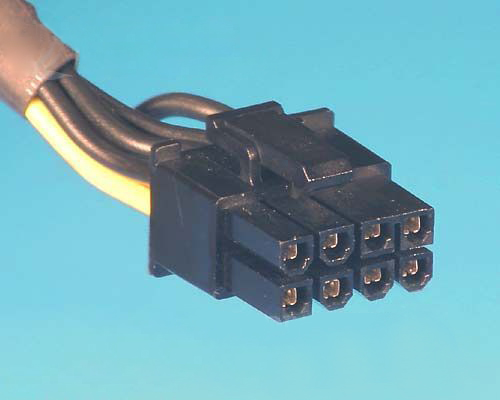

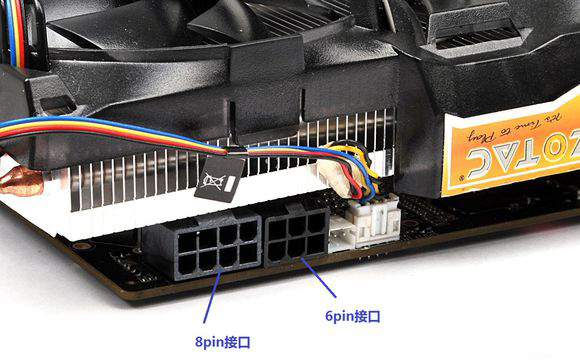

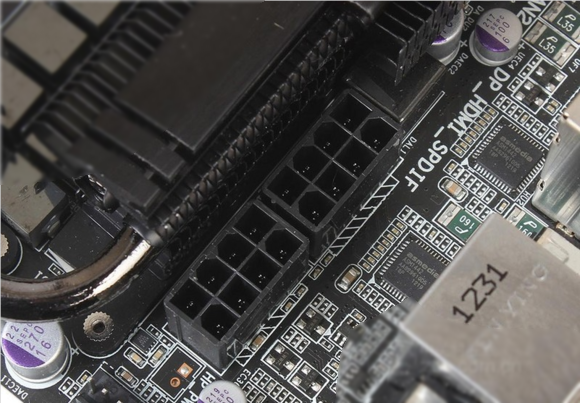

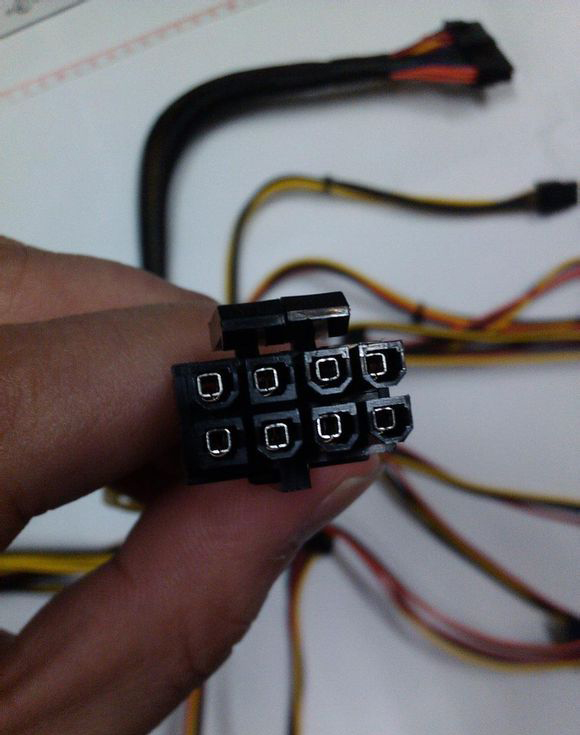

注意区分4+4PIN和8PIN的区别，前者是给CPU供电使用，后者是给PCI-E使用，前者是两个4PIN拼合而成，可以只接一个，而后者是一个整体。有些主板需要更多CPU供电时，会有两个CPU供电接口，此时可以用8PIN接口插上另外一个CPU供电口进行供电。
（那个双8PIN的主板是技嘉Z77X-UD7，34相供电的怪兽。。。）

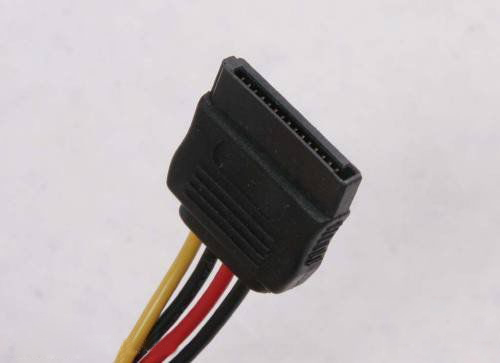

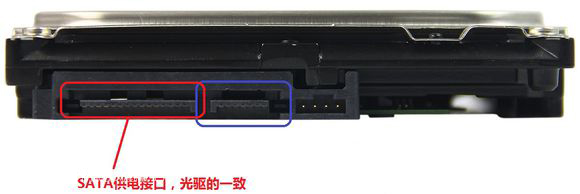

SATA供电线和接口，这个是扁长的，光驱的供电和这个也是一样的

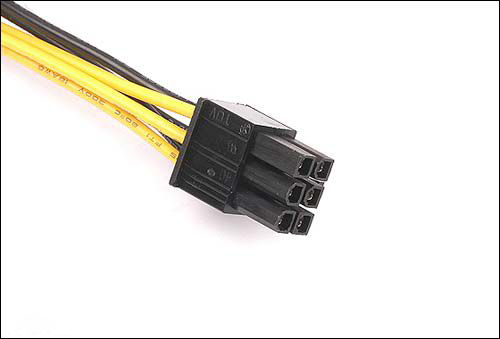

显卡供电接口（PCI-E供电接口），这类接口一般是6PIN或者8PIN形式，早期的主板或者显卡是大4PIN形式（后面会提到）。具有防插反设计，拔掉此类接口时需注意有卡扣，按住卡扣才能拔出：
简要介绍一下其它类型的接口，包括机箱附件接口，主板对应接口以及电源供电接口等：

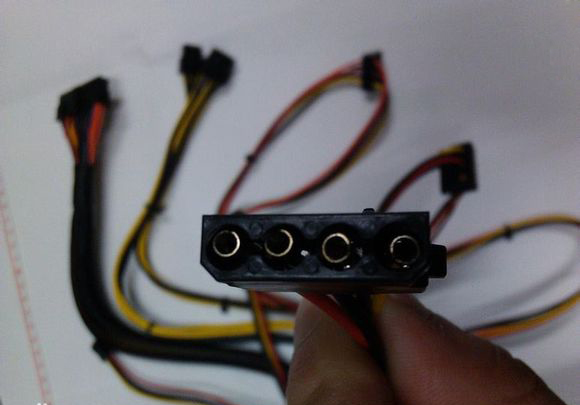

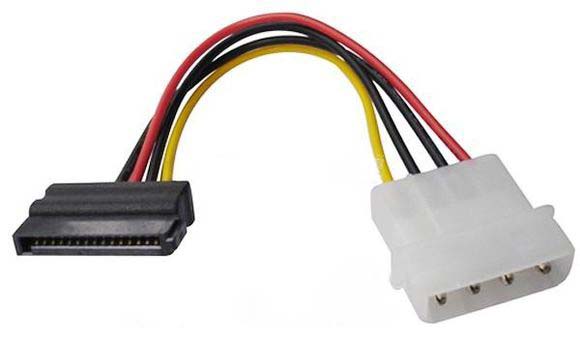

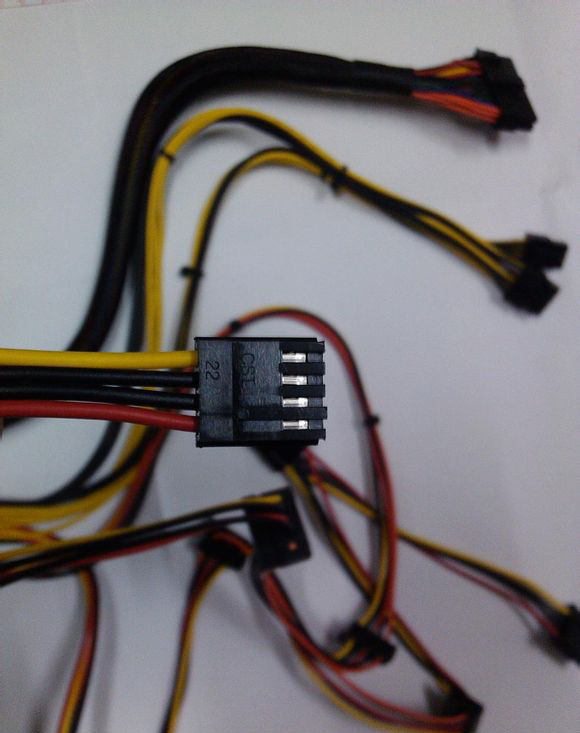

大4PIN接头，这个利用率很高，当其它供电接头不够用时，可以用此接头进行转化，包括PCIE供电接口（6PIN/8PIN），SATA供电接头等。它也可以直接供电，用于老IDE硬盘的供电，老主板/显卡供电，不具有调速功能的机箱风扇供电以及机箱拓展接口的额外供电等。
电源母口
转接子接口

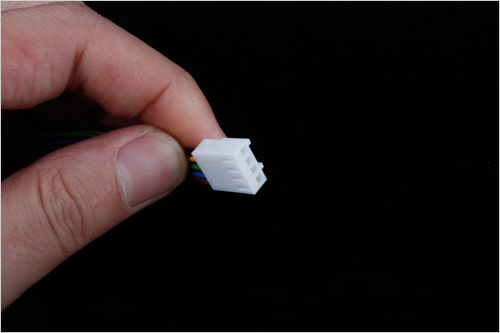

某些机箱前置面板支持1394接口，其内部接头为：
对应主板接口和USB2.0接口很像，注意空针脚位置以及主板标识即可区分。
前置ESATA接口/外接硬盘口，这类接口和内置的硬盘.光驱接口的连接方式一样，不再累述。

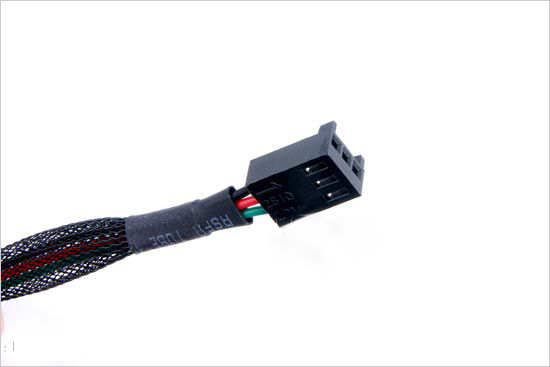

支持主板进行转速调节的机箱风扇接口，为3PIN或者4PIN，3PIN的话只支持设定为一种转速，4PIN支持按照主板温度调节。
（这个接头接口和CPU散热风扇其实是一样的，只是接口位置不同，这个要接到‘SYS_FAN’上，如果接到多余的CPU_FAN上也不是不行，只是调节的时候就要按照CPU的温度来调节了）

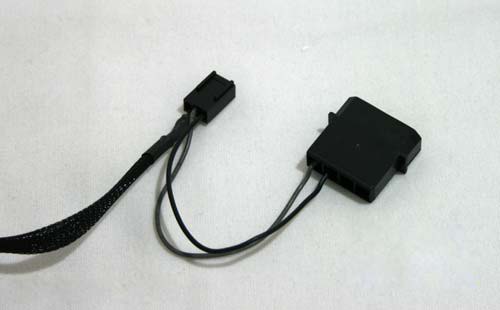

注意！如果风扇有两条线，一条3PIN/4PIN另一条为大4PIN的话，千万不能将两者都接上，否则等同于直接向主板供电，将主板击穿烧毁。推荐只连接主板，除非主板的机箱风扇接口不够用才可考虑只连大4PIN，因为后者无法调节转速。

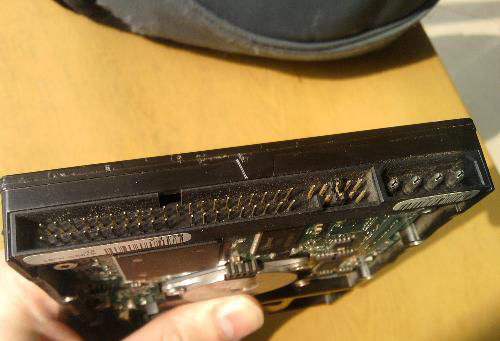

较早时代的IDE硬盘和光驱，都是并口，IDE硬盘用大4pin供电，软驱用专门的软驱线供电，这里了解一下就好了，现在装机基本看不到：
