poe交换机uplink端口是什么意思(交换机光纤端口的相关知识)

如今,光纤的价格越来越“平民化”,更多的人为了更快的传输速度而选择光纤传输,交换机也有着专门连接光纤的光纤端口。那么,什么是交换机光纤端口?交换机光纤端口是在交换机中做什么的?交换机光纤端口和普通的端口有什么区别呢?带着这些问题,一起来看看下面的内容吧。

交换机光纤端口的相关知识

级联既可使用普通端口也可使用特殊的MDI-II端口。当相互级联的两个端口分别为普通端口(即MDI-X)端口和MDI-II端口时,应当使用直通电缆。当相互级联的两个端口均为普通端口(即MDI-X)或均为MDI-II端口时,则应当使用交叉电缆。

无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网,级联交换机所使用的电缆长度均可达到100米,这个长度与交换机到计算机之间长度完全相同。因此。

级联除了能够扩充端口数量外,另外一个用途就是快速延伸网络直径。当有4台交换机级联时,网络跨度就可以达到500米。这样的距离对于位于同一座建筑物内的小型网络而言已经足够了!

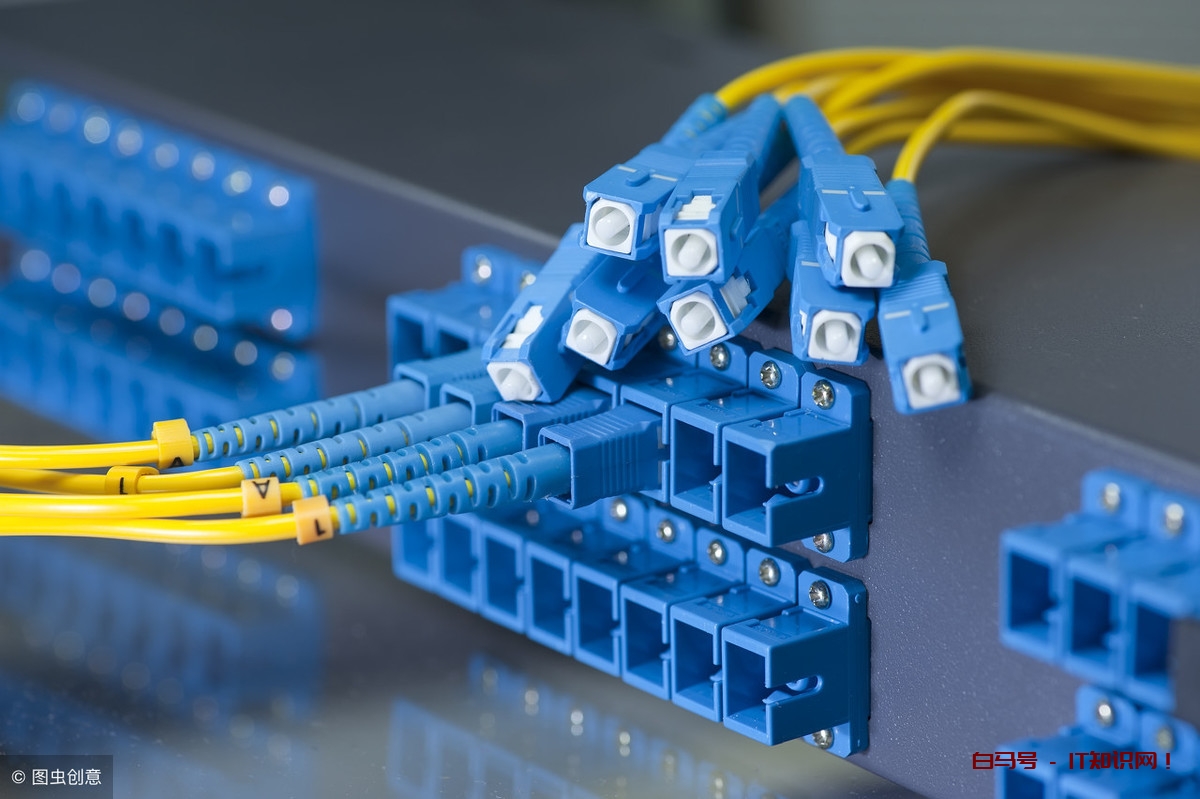

所有交换机的光纤端口都是2个,分别是一发一收。当然,光纤跳线也必须是2根,否则端口之间将无法进行通讯。当交换机通过光纤端口级联时,必须将光纤跳线两端的收发对调,当一端接“收”时,另一端接“发”。

交换机光纤端口的相关知识

同理,当一端接“发”时,另一端接“收”(如图4所示)。令人欣慰的是,Cisco GBIC光纤模块都标记有收发标志,左侧向内的箭头表示“收”,右侧向外的箭头表示“发”。如果光纤跳线的两端均连接“收”或“发”,则该端口的LED指示灯不亮,表示该连接为失败。只有当光纤端口连接成功后,LED指示灯才转为绿色。

光纤跳线分为单模光纤和多模光纤。交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致,也就是说,如果综合布线时使用的多模光纤,那么,交换机的光纤接口就必须执行1000Base-SX标准,也必须使用多模光纤跳线;如果综合布线时使用的单模光纤,那么,交换机的光纤接口就必须执行1000Base-LX/LH标准,也必须使用单模光纤跳线。

需要注意的是,多模光纤有两种类型,即62.5/125μm和50/125μm。虽然交换机的光纤端口完全相同,而且两者也都执行1000Base-SX标准,但光纤跳线的芯径必须与光缆的芯径完全相同,否则,将导致连通性故障。

另外,相互连接的光纤端口的类型必须完全相同,或者均为多模光纤端口,或者均为单模光纤端口。一端是多模光纤端口,而另一端是单模光纤端口,将无法连接在一起。级联是通过集线器的某个端口与其它集线器相连的。

如使用一个集线器UPLINK口到另一个的普通端口;而堆叠是通过集线器的背板连接起来的,它是一种建立在芯片级上的连接,如2个24口交换机堆叠起来的效果就像是一个48口的交换机,优点是不会产生瓶颈的问题。

交换机光纤端口的相关知识

堆叠(Stack)和级联(Uplink)是多台交换机或集线器连接在一起的两种方式。它们的主要目的是增加端口密度。但它们的实现方法是不同的。简单地说,级联可通过一根双绞线在任何网络设备厂家的交换机之间,集线器之间,或交换机与集线器之间完成。

而堆叠只有在自己厂家的设备之间,且此设备必须具有堆叠功能才可实现。级联只需单做一根双绞线(或其他媒介),堆叠需要专用的堆叠模块和堆叠线缆,而这些设备可能需要单独购买。交换机的级联在理论上是没有级联个数限制的(注意:集线器级联有个数限制,且10M和100M的要求不同),而堆叠各个厂家的设备会标明最大堆叠个数。

从上面可看出级联相对容易,但堆叠这种技术有级联不可达到的优势。首先,多台交换机堆叠在一起,从逻辑上来说,它们属于同一个设备。这样,如果你想对这几台交换机进行设置,只要连接到任何一台设备上,就可看到堆叠中的其他交换机。而级联的设备逻辑上是独立的,如果想要网管这些设备,必须依次连接到每个设备。

其次,多个设备级联会产生级联瓶颈。例如,两个百兆交换机通过一根双绞线级联,则它们的级联带宽是百兆。这样不同交换机之间的计算机要通讯,都只能通过这百兆带宽。

而两个交换机通过堆叠连接在一起,堆叠线缆将能提供高于1G的背板带宽,极大地减低了瓶颈在交换机有一种技术——Port Trunking,通过这种技术,可使用多根双绞线在两个交换机之间进行级联,这样可成倍地增加级联带宽。
