creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

我们在用cero出工程图时,往往只是用cero导出图档来CAD标注,毕竟CAD的2D功能还是比较强大而且也更容易上手。但往往我们导出来的2D图的比例总是乱七八糟的。这就使得我们在标注2D时,还要重新调整图纸比例大小,非常的麻烦。

那么cero导出2D时如何让尺寸成公制mm,而且还是1:1的比例呢?

请看以下步骤,只需要几步就可以设置好。

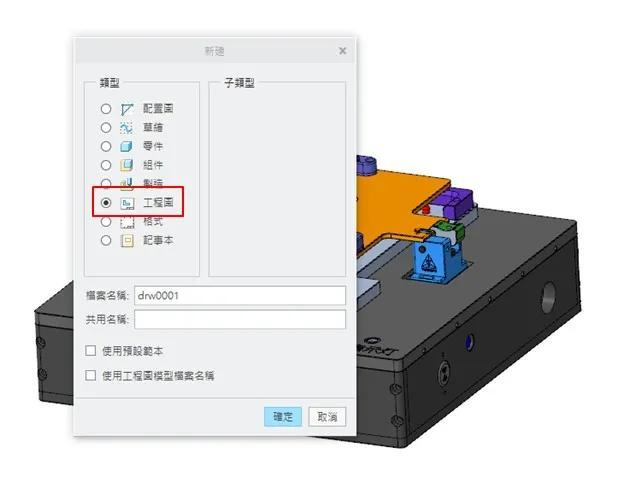

1.新建一个工程图。名字可以随便命名。

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

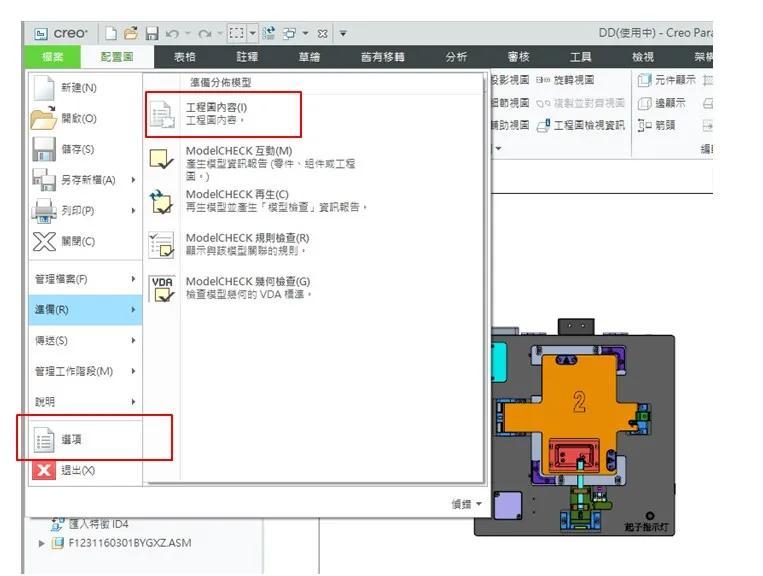

2.点击档案–选项–工程图内容

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

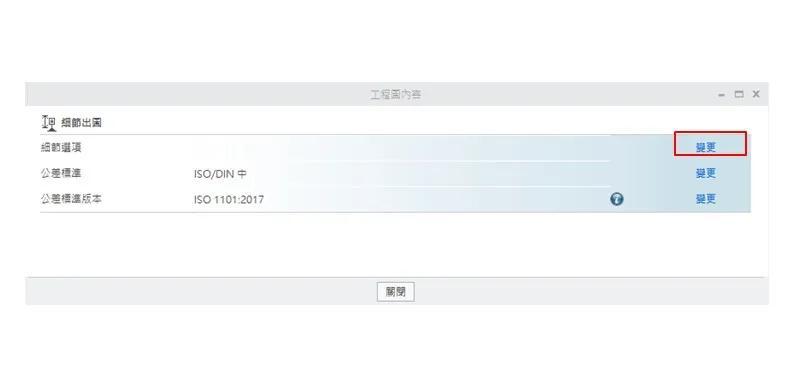

3.在出现的对话框中点击变更

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

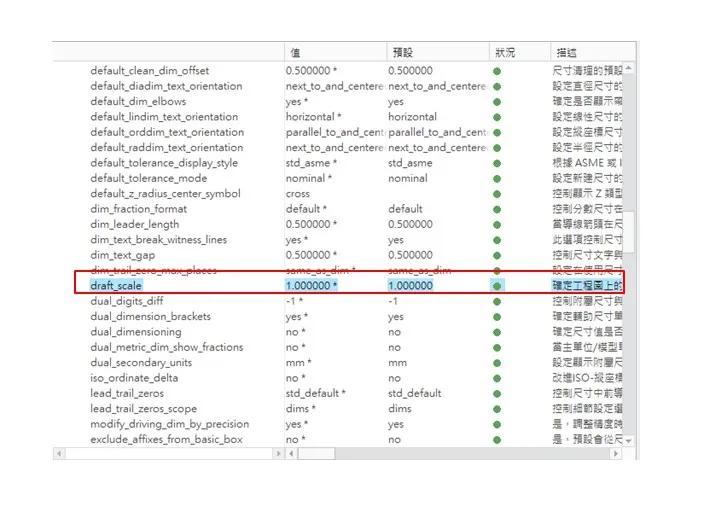

4.把draft scale改成1。

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

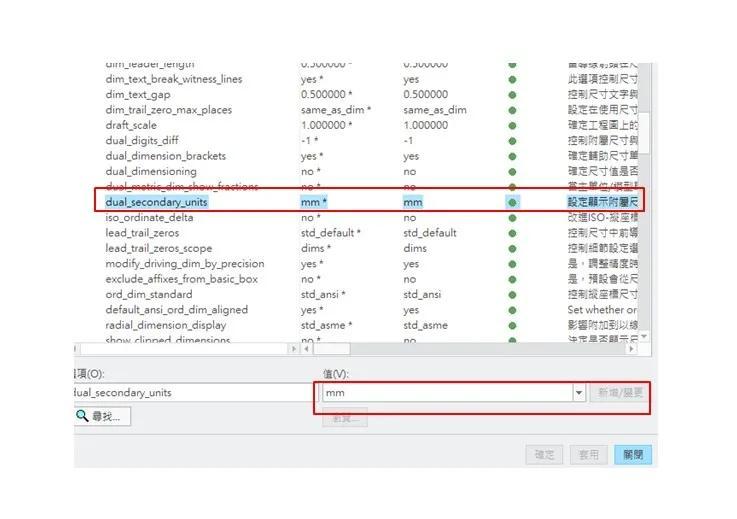

5.编辑dual_secondary_units,在值的位置把inch改成mm.然后保存到一个文件夹,这个文件夹的路径要记住,接下来的步骤会用到。

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

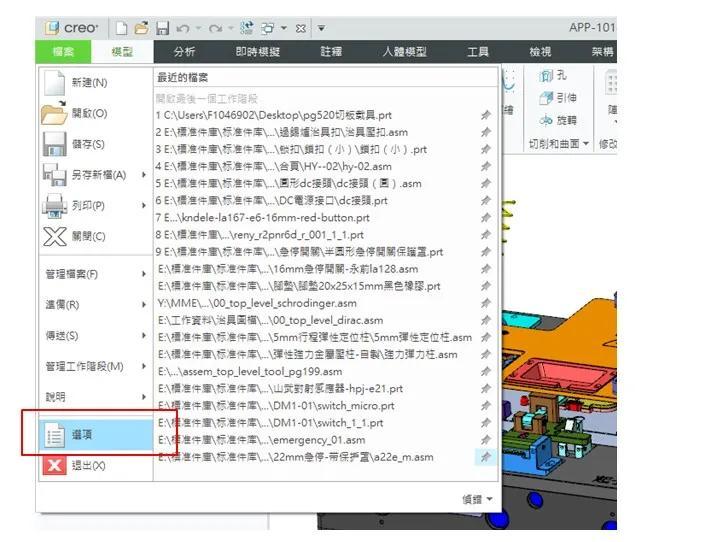

6.关闭刚才的工程图,点击档案–

选项

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

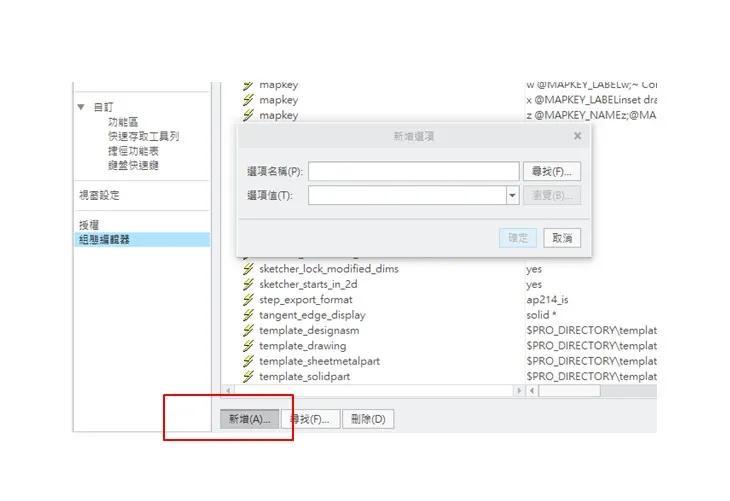

7.点击组态编辑器–新增

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

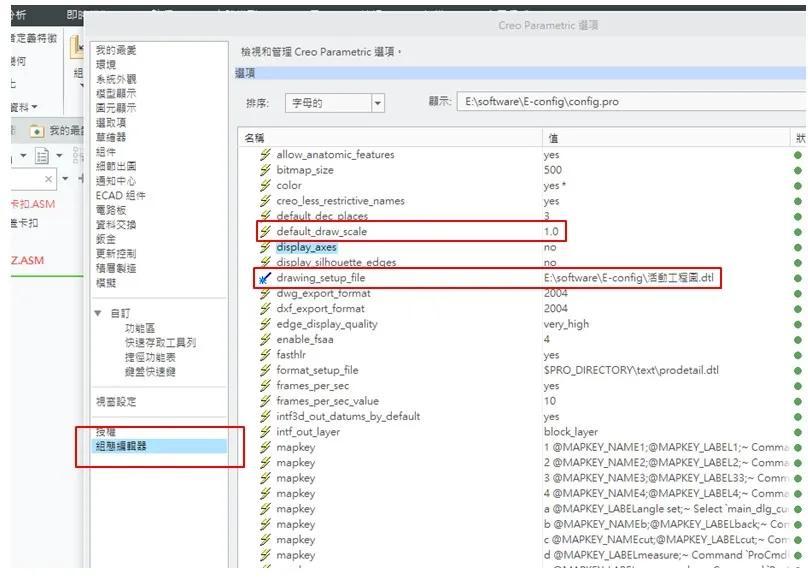

8.把上面复制的地址粘贴到drawing_setup_file.

default_draw_scale改成1

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

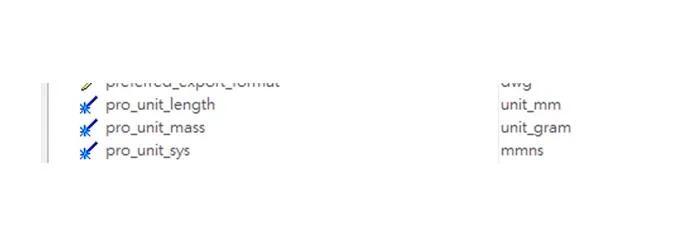

9.以下三个也新增到里面。

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)

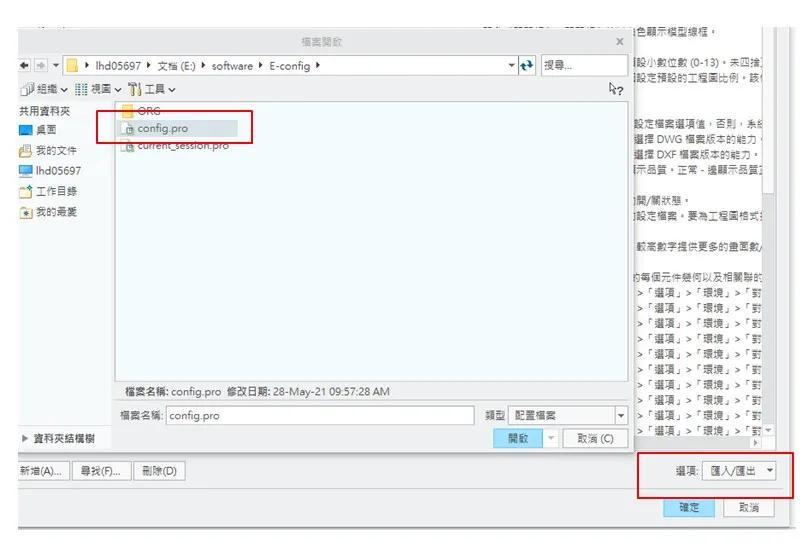

10.保存到config文件里。重新启动creo就可以了。

creo三维图转二维图比例不对(Creo导出2D图纸比例单位设置图解)
