电脑显卡接口类型图解（显示器各种接口大全图解）

电脑显卡全称显示接口卡（Video card，Graphics card），又称为显示适配器（Video adapter），显示器配置卡简称为显卡，是个人电脑最基本组成部分之一。对于显卡接口类型，主要包括VGA、dvi/HDMI、dp这四种比较常见的接口，当然还有其他的。

VGA接口是最常见，也就是我们通常的电脑显示器连接主机的那种，VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。并且VGA接口扩展性比较强，可以轻松与DVI接口进行转换，VGA接口介绍如下图：

通过上面介绍了VGA接口包括15个针脚，那么15个针脚都代表上面含义呢？功能是什么呢？如下图所示：

VGA接口管脚

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

DVI接口：LCD显示器应运而生接口，DVI（Digital Video Interface），即数字视频接口。它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

DVI接口有3种类型5种规格，端子接口尺寸为39.5mm×15.13mm。三种类型包括DVI-A、DVI-D和DVI-I的接口形式。DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主，同时DVI-D和DVI-I又有单通道（Single Link）和双通道（Dual Link）之分，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。DVI-A是一种模拟传输标准，往往在大屏幕专业CRT中能看见，不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。如图所示：

以上就是DVI的三种类型，采用来DVI接口的话，优点就是速度快，并且画面清晰。五种规格如图所示：

HDMI接口：高清输入

高清晰度多媒体接口是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。HDMI所具备的额外空间可应用在日后升级的音视频格式中。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。如图所示：

HDMI接口的优势HDMI不仅可以满足1080P的分辨率，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送。 HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。 与DVI相比HDMI接口的体积更小，DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。以下是HDMI的接口参数及个版本功能的对比，如图所示：

DP接口：挑战HDMI的高清接口

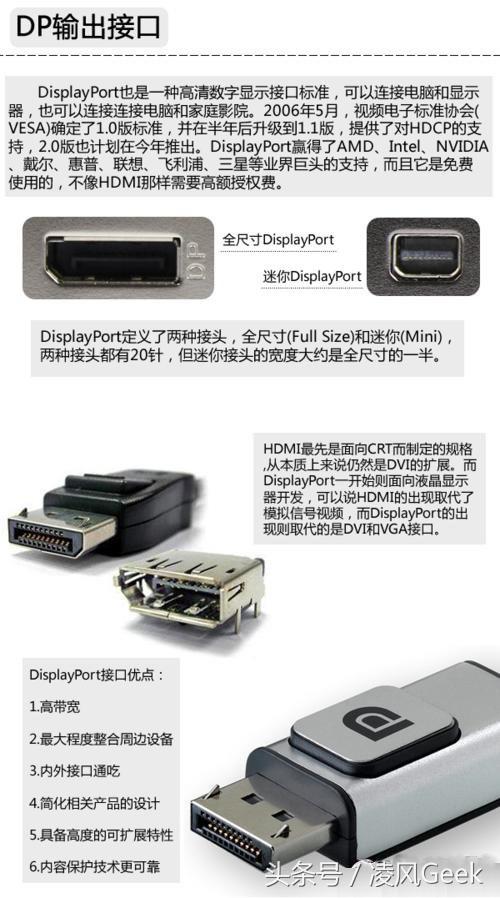

Dp接口即DisplayPort 接口，一种高清晰音视频流的传输接口。DisplayPort的外接型接头有两种:一种是标准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种接头的最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。

HDMI Forum Inc.组织宣布，HDMI 2.0版标准规范已经制定完成并发布，大大增强了对4K超高清传输的支持，并在多个视频、音频技术上进行了改进。 HDMI 1.4已经可以支持4K了，但是受制于带宽，最高只能达到3840×2160分辨率和30FPS帧率，HDMI 2.0则将带宽扩充到了18Gbps，可以支持3840×2160分辨率和50FPS、60FPS帧率,同时在音频方面支持最多32个声道，以及最高1536kHz采样率。HDMI1.4当然能支持4K电视播放，但有点小问题，4K是1080P全高清的4倍，相比目前HDMI 1.4，要求更多的带宽。HDMI 1.4支持10.2 Gbps的带宽，只够支持24、25以及30Hz时的4K （3840*2160）播放，以及全4K电视（4096 x 2160 ）时24Hz时的播放。

同时在音频方面支持最多32个声道，以及最高1536kHz采样率。

HDMI 2.0其它主要改进：

－ 可在同一屏幕上向多个用户同步传输双视频流

－ 可向最多四位用户同步传输多个音频流

－ 支持21:9超宽屏显示

－ 视频和音频流动态同步

－ CEC扩展可通过单个控制点更好地掌控消费电子设备

HDMI 2.0并没有定义新的数据线和接头、接口，因此能保持对HDMI 1.x的完美向下兼容，现有的二类数据线可直接使用。至于现在的设备是否可以升级到HDMI 2.0，目前还没有这方面的动向，需要厂商对硬件、固件进行更新才行。

dp接口和HDMI接口的区别有哪些？

HDMI是个受HDMI组织和版权严格控制的标准。它不能成为专有的应用，而且所有的数据结构和可用的模块都是被定义好的。从技术角度来说，DisplayPort是更好的，且对于更长和更细的线缆具有良好的鲁棒性。它可以很容易地、自由地降低制程。就计算机市场来说，它的开放性模式和可扩展性特点，对于更高带宽、多数据流和其他数据流是不二的首选。

四种常用的显卡接口就介绍完成了，现在对于显卡显示输入接口的几条选择要点如下：

1、VGA接口由于是模拟信号，不可避免地造成了一些图像细节的损失，只适用于20吋以下的显示器使用；

2、若显示器采用1920*1200以下分辨率，DVI-I，DVI-D，HDMI，DP接口均可，屏幕尺寸影响较小；

3、若显示器采用超高分辨率，比如2560*1600或搭建多屏显示输出系统情况下，双通道DVI-D，HDMI，DP可以胜任；

4、若采用的是3D显示器，1920*1080分辨率下，DVI-D、HDMI和DP没太大问题，若是2560*1600以上最好选用HDMI和DP输出接口。
