（图1）单6PIN
（图2）单8PIN
（图3）双6PIN

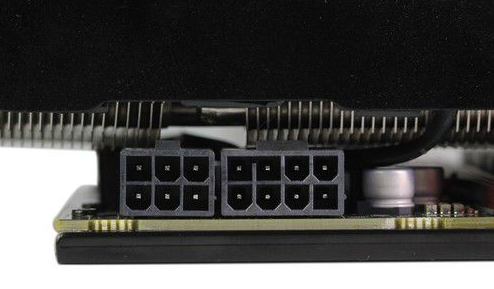

（图4）6PIN+8PIN

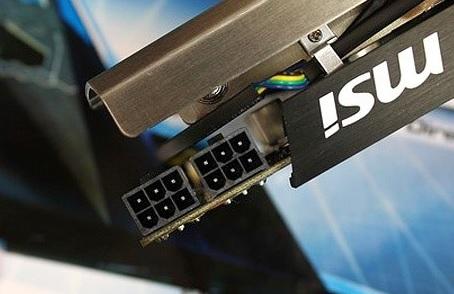

（图5）双8PIN
（图6）双8PIN+6PIN
6Pin PCIe和6+2Pin PCIe接头
6Pin PCIe和6+2Pin PCIe接头
6Pin PCIe和6+2Pin PCIe接头定义
PCIE电源接口的定义需要特别注意，其中6Pin接口的第2Pin悬空或者是接有黄色的线缆，第5Pin作为电压监测反馈，当监测到这一针处于接地，来判断接头已经接入。8Pin PCIE接口的情况类似，第4Pin和第6Pin也是作为电压监测，不传输电流。

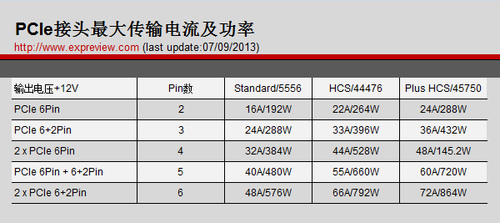

故PCIE 6Pin接口只有2组接线用于传输电流，PCIE 8Pin接口为3组，按照使用的端子的级别不同，可以传输的功率也不同。其中单6Pin、8Pin、双6Pin、6Pin+8Pin、双8Pin可以提供的功率如下：
需要注意的是，这是线材以及端子所能传输的电流值，常见的PCIE 6Pin和8Pin接口所能传输的功率比PCIE规范所提供的值要更高，然而PCIE规范则1.0则把单卡功耗限制在75W、150W和225W，分别对应主板PCIE插槽供电、单6Pin供电和双6Pin供电；2.0版规范把单卡功耗限制提高到300W，使用主板的PCIE插槽、一个6Pin和一个8Pin即可满足（75W+75W+150W）。
