相信每位设计师在CAD绘图过程中，都遇到过图纸文件打开后弹出【缺少SHX文件】对话框的情况，SHX文件（也称为形文件）常用作文字字体或符号字体。所以当出现这种情况时，一般是由于缺少CAD字体而导致的。那么，CAD缺少shx文件怎么办？

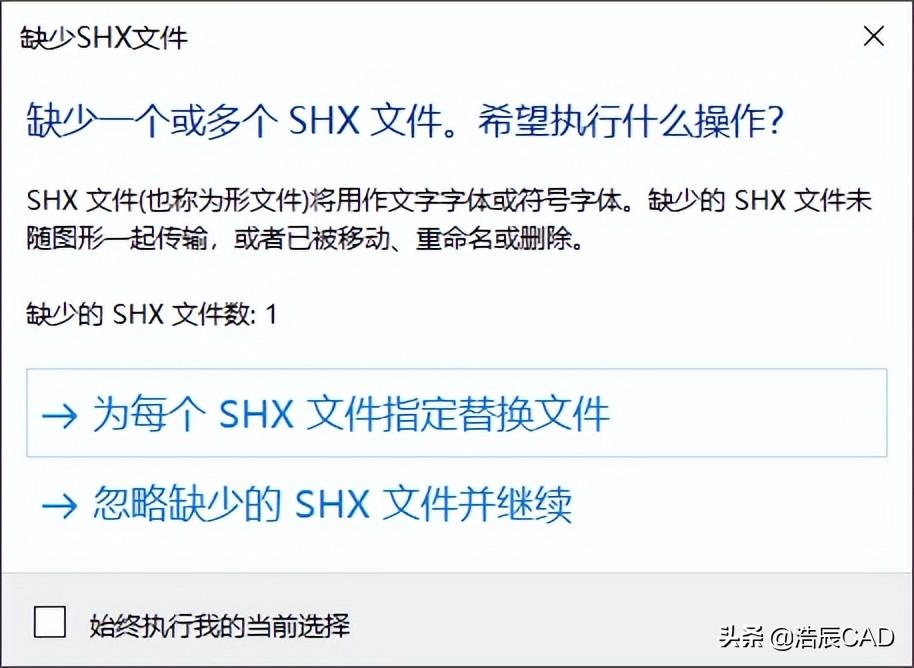

当CAD图纸中有些SHX文件未随图形一起传输，或者已被移动、重命名、删除时，那在用浩辰CAD软件打开该图纸文件便会自动弹出【缺少SHX文件】对话框。如下图所示：
方法一：替换缺失的SHX文件

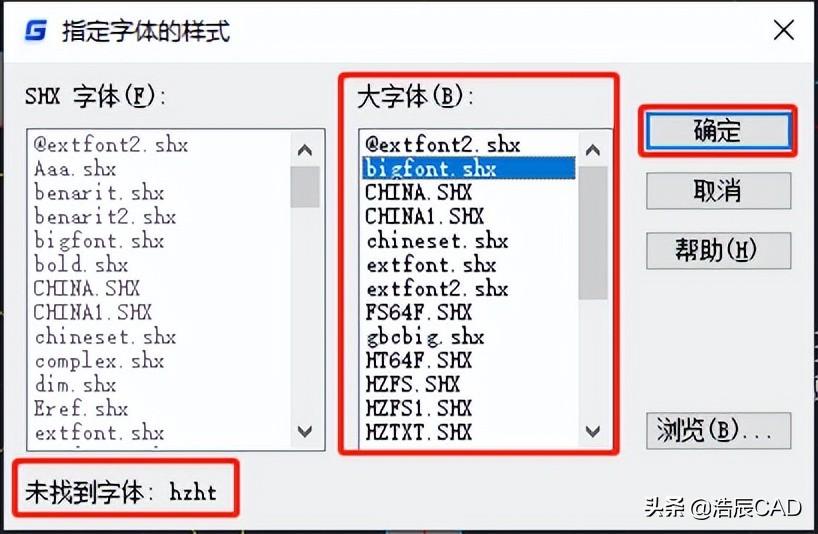

在弹出的【缺少SHX文件】对话框中，可以看到缺少的SHX文件数量：1，点击选择【为每个SHX文件指定替换文件】，执行命令后，会跳出【指定字体的样式】对话框，在左下角可以看到缺失的SHX文件名：“未找到字体：hzht”，根据实际需求在【大字体】列表中指定替换字体，选择完成后点击【确定】按钮即可。如下图所示：
方法二：找到缺失的SHX文件

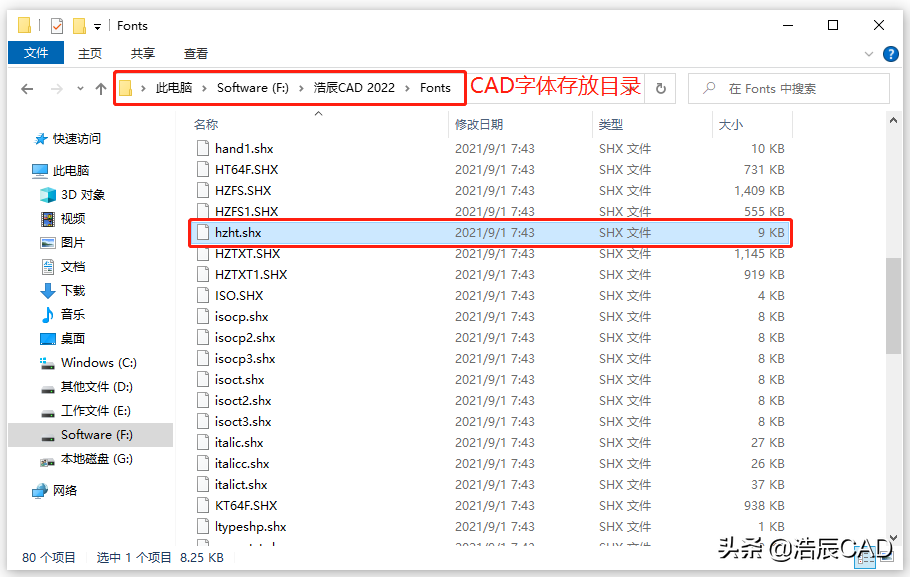

在确认了图纸中缺少的shx文件是什么后，通过网上下载或其他渠道获取缺失的CAD字体文件，并将其存放至浩辰CAD软件安装目录中的【Fonts】文件夹中即可。如下图所示：
本文小编给大家分享了CAD缺少shx文件的两种解决方法，是不是很简单呢？相信各位设计师小伙伴们下次再遇到CAD缺少shx文件的情况时应该知道怎么解决了吧！
