CAD对象捕捉可以快速指定现有对象的某个点（如：直线的端点或圆的圆心），而不是输入坐标。可CAD捕捉设置好了为什么捕捉不到点？CAD捕捉不到点怎么解决？本文小编就来给大家分享一下浩辰CAD软件中CAD捕捉不到点怎么解决吧！
CAD捕捉不到点的原因：
在CAD设计过程中，当遇到CAD捕捉不到点的情况时，一般是由以下几种原因导致的：
1. 未启用CAD对象捕捉或未勾选所需的对象捕捉模式
2. CAD捕捉操作有误；
3. 某些CAD命令会自动关闭对象捕捉；
4. 图纸本身存在问题。
CAD捕捉不到点的解决办法：
1. 未启用CAD对象捕捉或未勾选所需的对象捕捉模式
在浩辰CAD软件中未启用对象捕捉或未勾选所需的对象捕捉模式时，无法捕捉到需要的点。
解决办法：启用对象捕捉及设置对象捕捉模式的选项，具体操作步骤如下：
（1）在浩辰CAD软件菜单栏中点击【工具】—【绘图设置】。如下图所示：
（2）执行命令后即可调出【草图设置】对话框，点击切换至【对象捕捉】选项卡，勾选【启用对象捕捉】，在【对象捕捉模式】组中根据实际需求勾选需要的对象捕捉模式选项，如：中点、端点、圆心等，设置完成后点击【确定】。如下图所示：
2. CAD捕捉操作有误

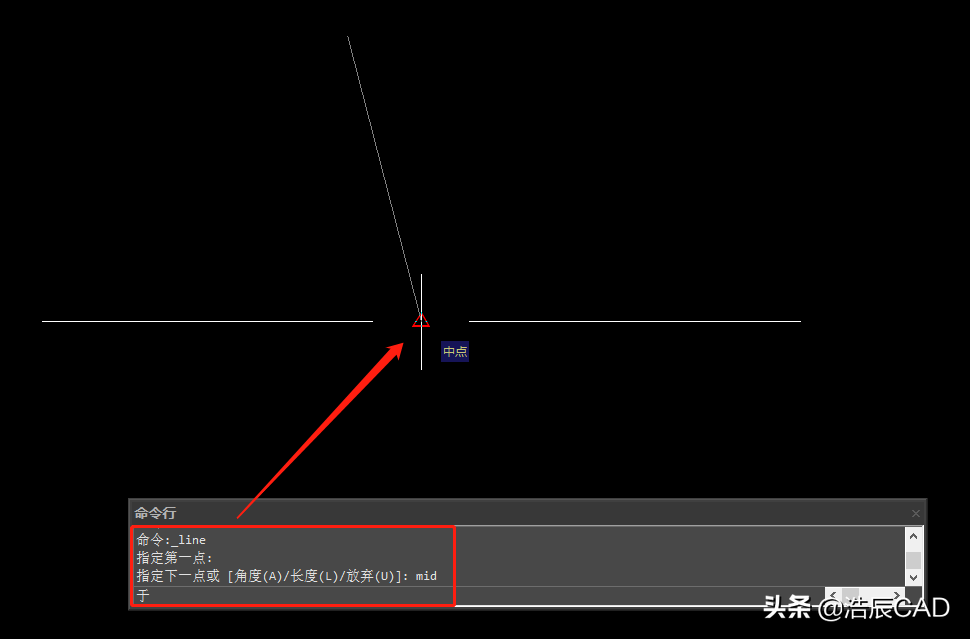

首先要了解CAD对象捕捉不是命令，其只是绘图中辅助定位的工具，并不能单独使用。CAD捕捉工具只有在定位点时才有用，如果在没有执行任何命令时，想要调用CAD捕捉工具的话，系统便会提示未知命令。
3. 某些CAD命令会自动关闭对象捕捉
CAD设计过程中有些命令虽然也要拾取点，但却会禁用捕捉。
（1）CAD填充命令。在封闭区域内拾取点来创建填充时，为了避免点被定义到边界线上，便会自动将CAD对象捕捉关闭。
（2）MVSETUP命令。在用MVSETUP命令对齐两个视口的视图时，CAD捕捉也会临时失效。
除此以外，专业软件在执行某些功能时会自动设置命令所需的捕捉方式，小编这里就不逐一介绍了。遇到这个问题的解决办法就是：在软件底部状态栏中点击【对象捕捉】按钮或通过快捷键【F3】启用对象捕捉即可。如下图所示：
4. 图纸本身存在问题
当CAD图纸中出现大量图形重叠时，由于系统同时捕捉到的点数量太多，反而不显示捕捉标记了。
解决办法：通过调用CAD消除重合线：OVERKILL，消除图形中重叠的直线、多段线和图块等即可。如下图所示：
本文小编给大家分享了浩辰CAD软件中CAD捕捉不到点的原因以及解决办法，希望可以帮到你哦~
