在CAD的软件的学习中，身边的同学，很多人都不理解，说真的，刚开始学的时候，真的是云里雾里的。小伙伴们，你们是否也有相同的感觉？
那通过这一节的学习，通过一个实例来详细解说，相信可以帮助大家更清楚地了解关于cad的尺寸标注。我们开始吧。

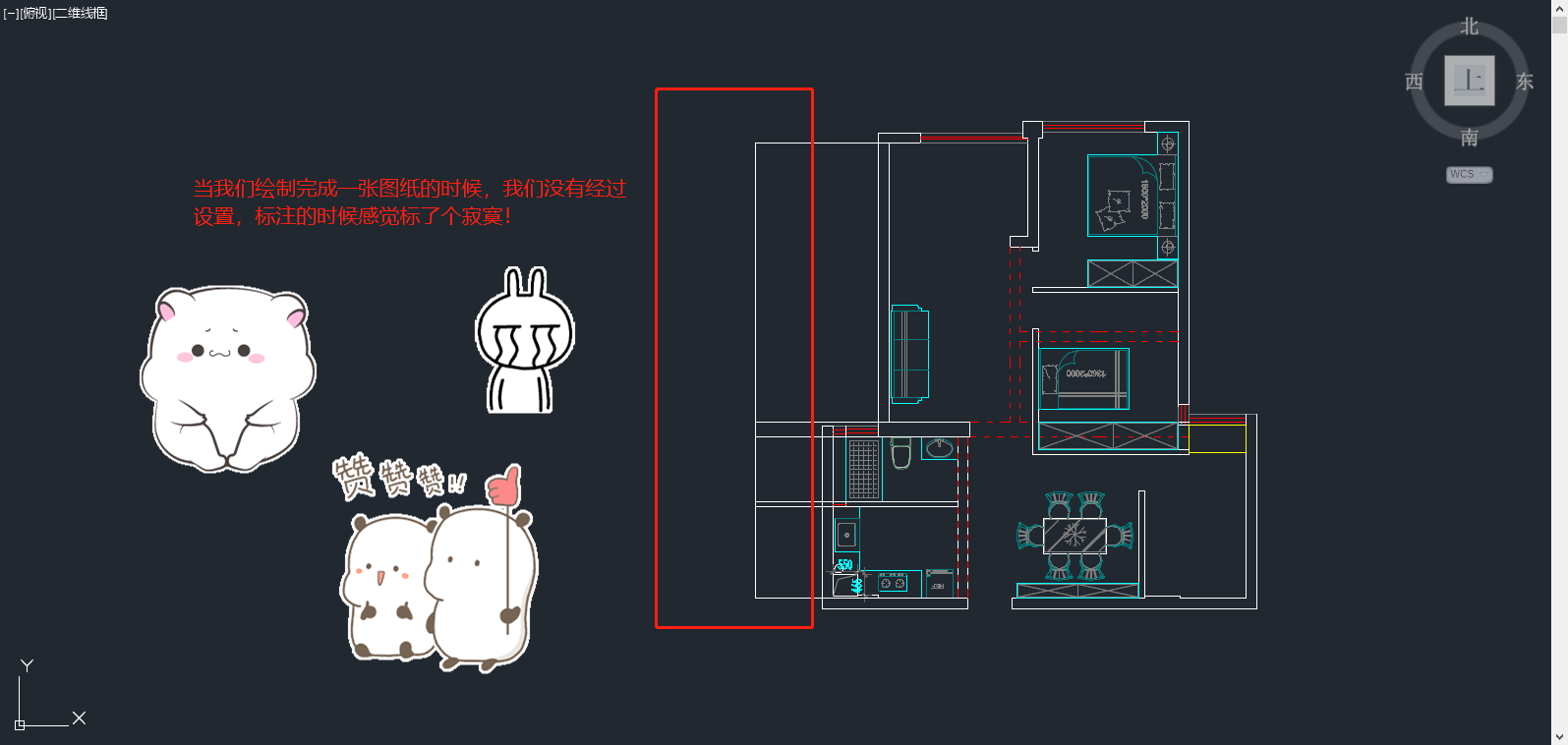

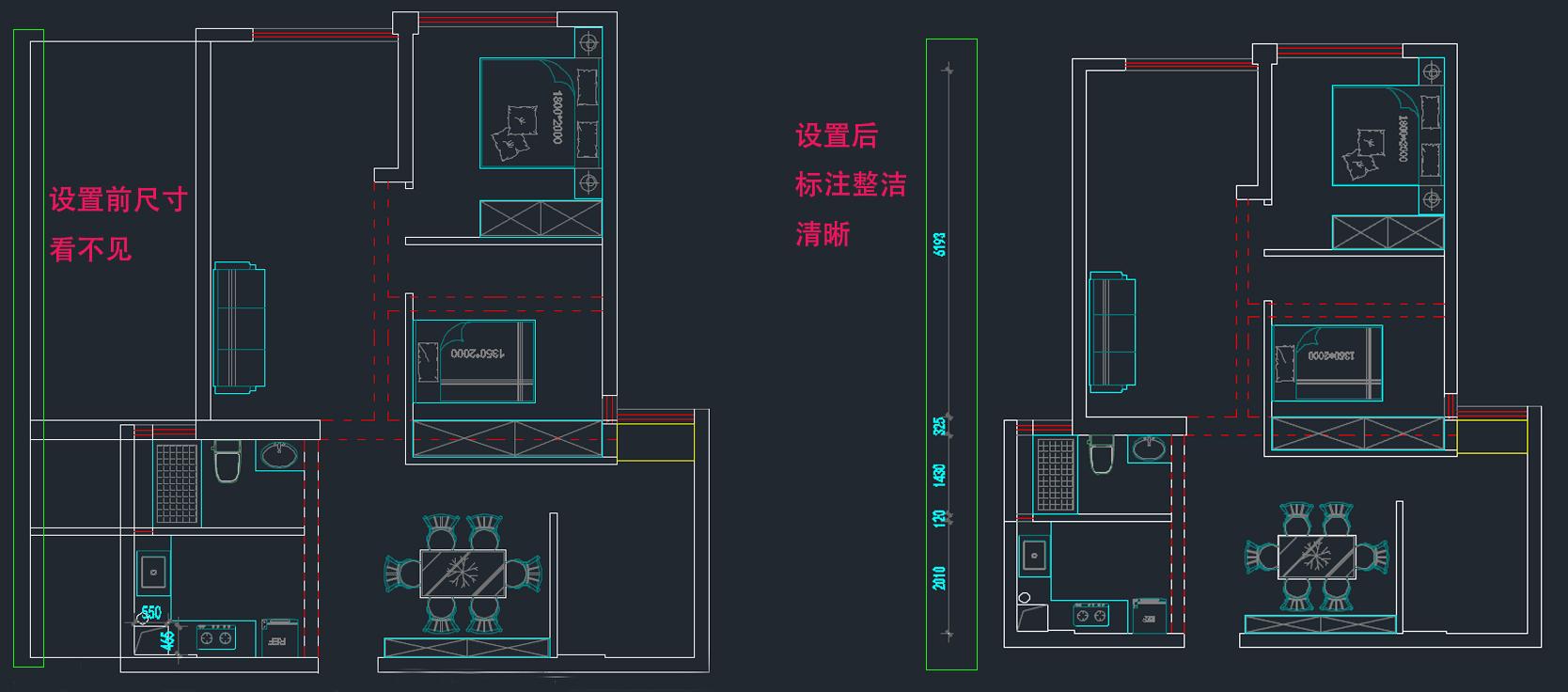

如下图，当我们绘制完一张图纸的时候，我们用标注命令:DLI、DCO、QDIM等等的标注命令，都仿佛标了个寂寞。就只能看到一条直线。
是因为，我们需要设置合适的标注样式，才能看的清楚。

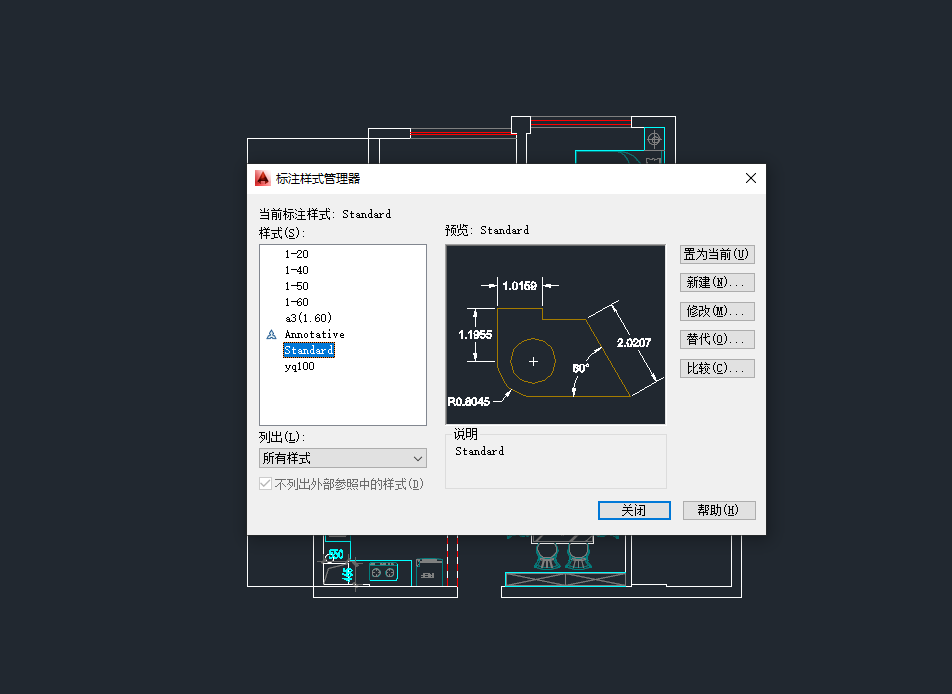

我们先来看一下这样的标注样式的各个参照。输入命令D+空格打开”标注样式管理器”如下图

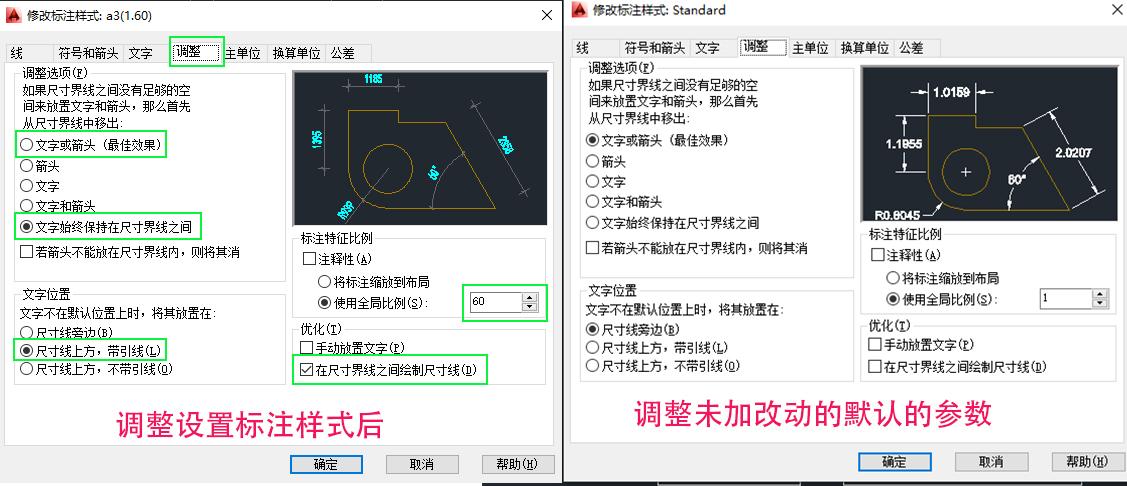

我们用修改前和修改后的不同比较，来说明各个参数的设置。如下图：

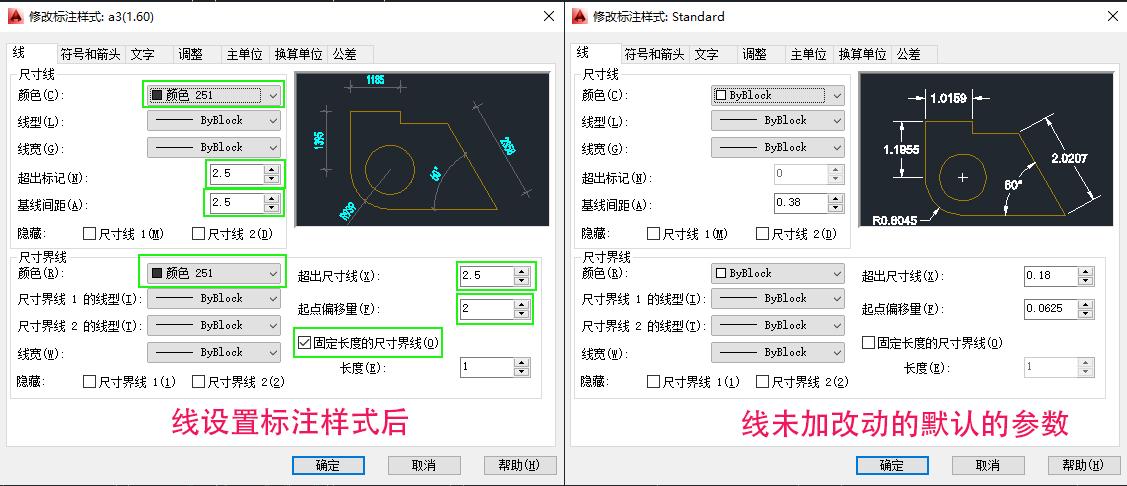

1、线的设置：
也就是说，改变的是尺寸标注的线。
线的颜色，也就是尺寸线的颜色。
90MM是超出尺寸线1.5*60=90MM，为什么是90呢，后面“调整”那里还要介绍一个“调整全局比例”，全局比例影响所有。

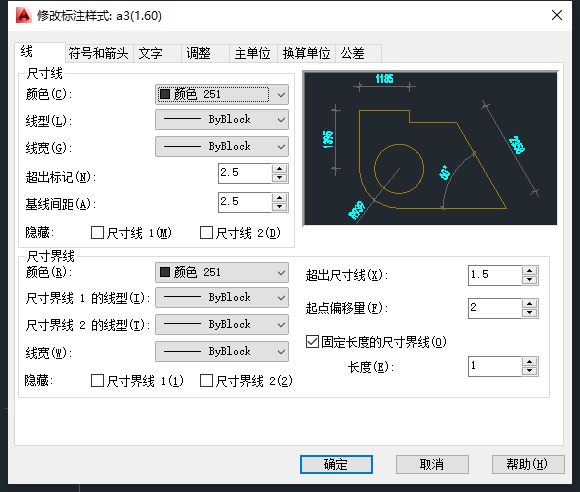

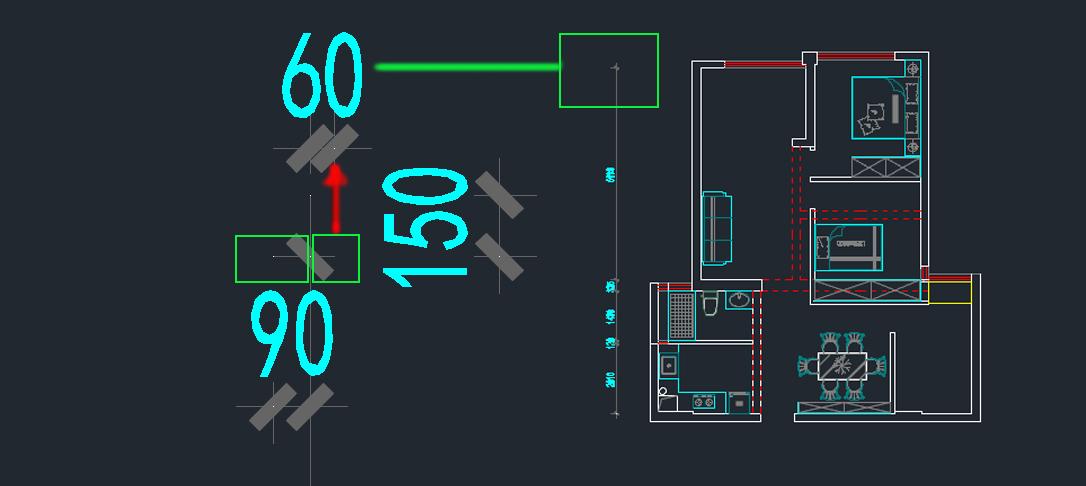

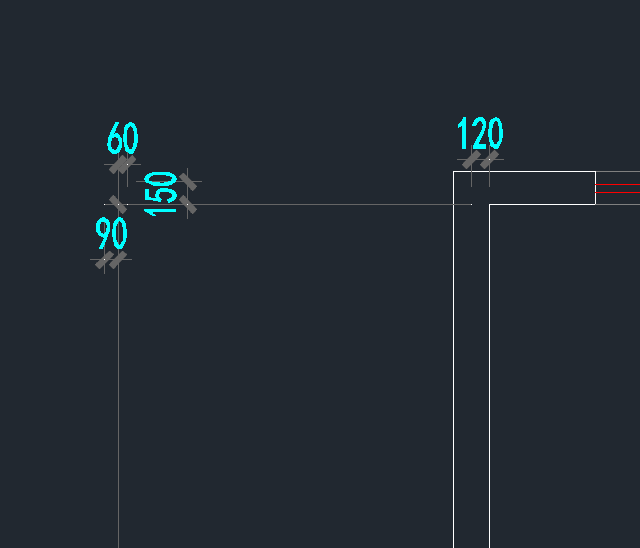

60MM是尺寸界限，起点偏移量这里，因为勾选了固定长度的尺寸界限，所以是60。如果不勾选为120，也就是说距离要标注的对象120MM，如果勾选了固定长度的尺寸线，尺寸界限的长度就是固定的。只能被全局比例影响。如下图的比较：
150MM就是超出标记，指超出标记的点150MM即2.5*60=150MM
所以我们可以在设置线的参数时，依据我们的需要数据，改变相应的参数。如果实在不懂怎么改，也可以参照上图改。只要理解了线的设置这一栏，是改变尺寸标注线的，其他可以按需设置。

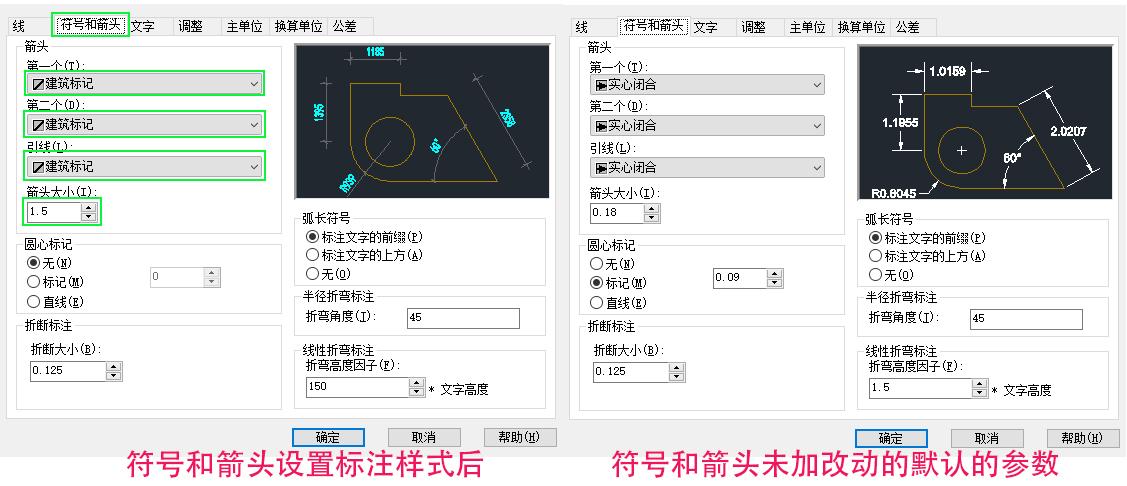

2、符号和箭头

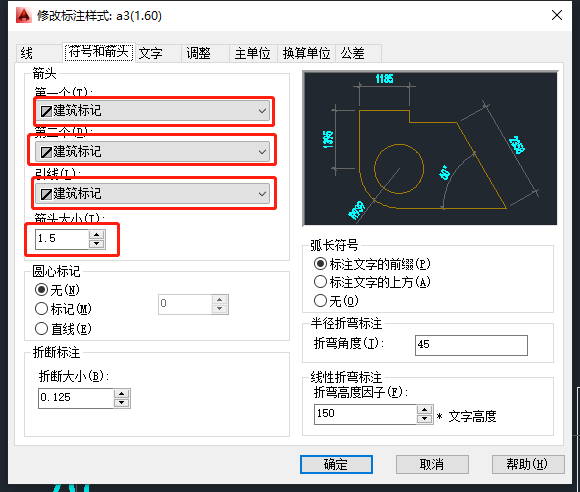

符号和箭头改变的就是箭头，这里室内图，一般用建筑标记，所以箭头就变成了建筑标记。

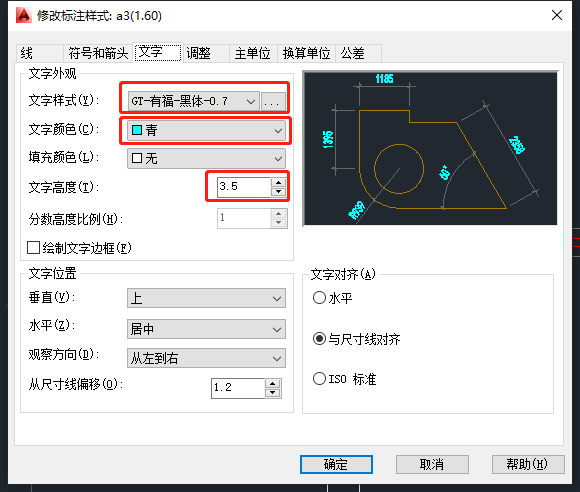

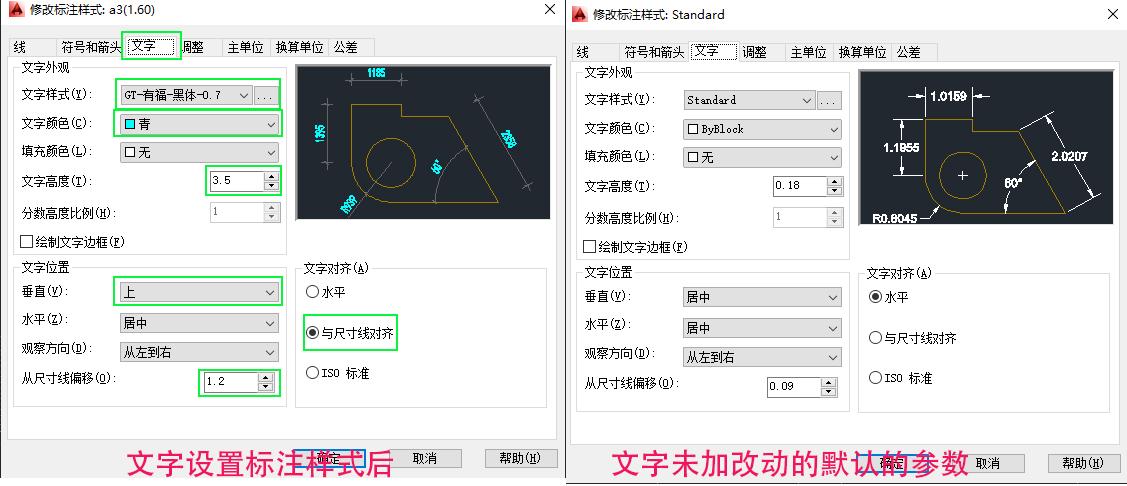

3、文字
文字就是改变像上面的60，90，150等在标注线上的数字。同样的文字高度也是全局比例控制。3.5*60=210MM
4、调整

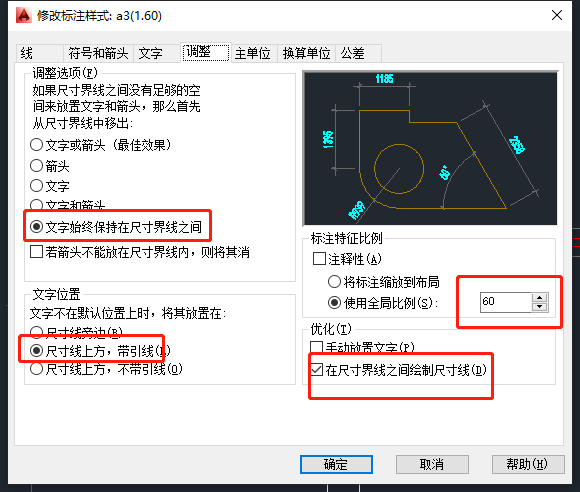

这里调整就是对全局的一个调整了。比如这里的“使用全局比例”，60，就是全局控制前面所有的数据。

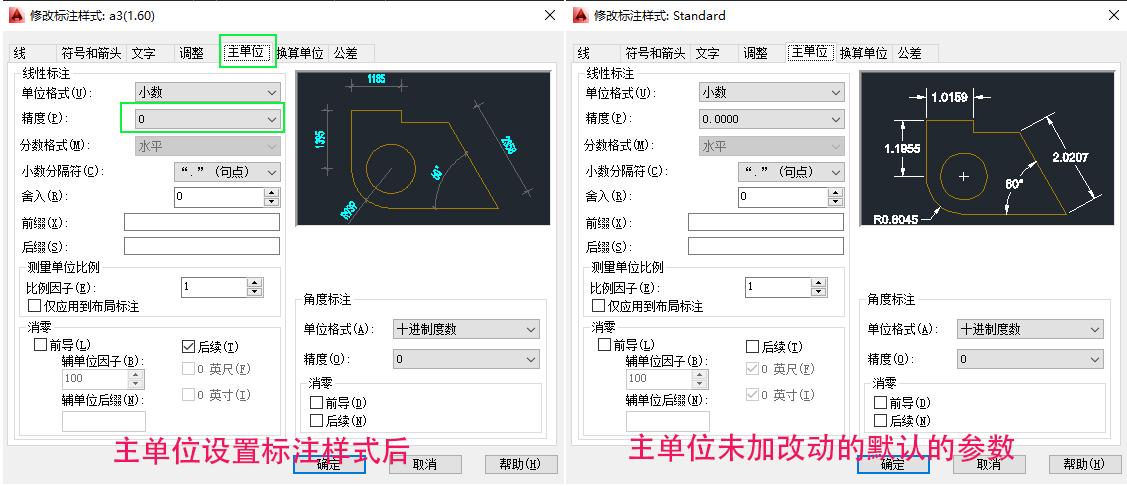

5、主单位
住单位，也就调整一下小数的精度。
总结一下:
线就是管线的，符号和箭头只要选我们的行业的就可以了，文字就是调节标注线上的文字的。调整对前面做全局的一个调整。主单位一般就调个精度就可以。
