组装电脑少不了就是接线，尤其是主机箱前面板的接线，对于小白来说可能有点乱！今天我们就来分享下这些连接线的连接方法！前面板的接线一共可分为：开关线（Power SW）、重启线（Reset SW）、电源灯（Power LED）、硬盘灯（HDD LED）、USB2.0、UBS3.0、前置音频口（Audio）。各别机箱还会有其它彩灯线或RGB接线！

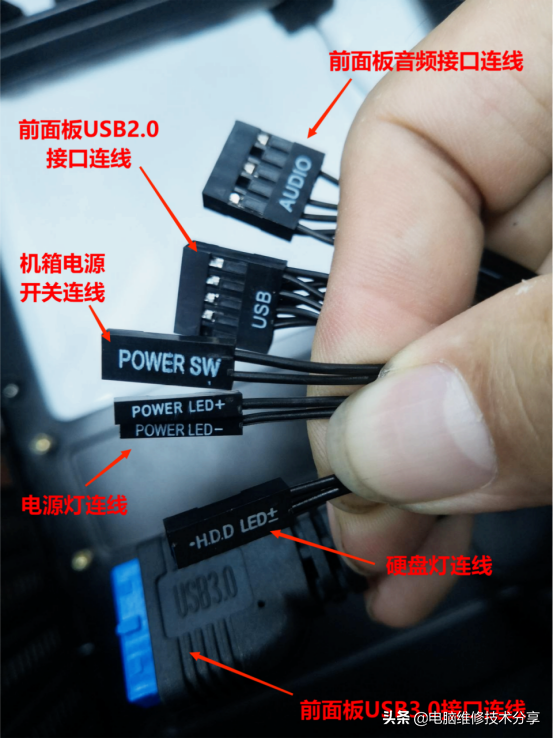

机箱接线头

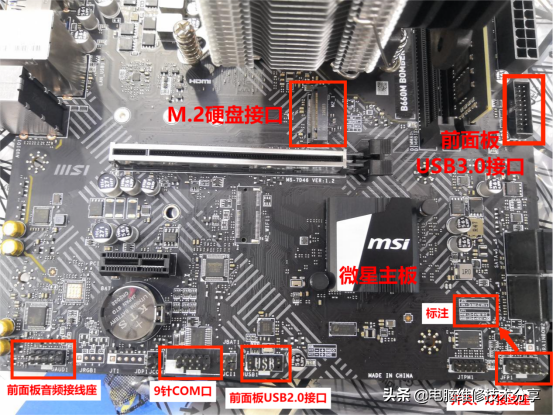

主板接口

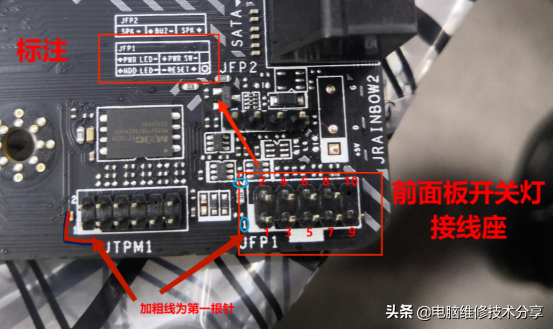

开关接线座
如上图：开关线和重启线不分正负级，插上就行。电源灯和硬盘灯区分正负级。电源灯为开机常亮状态，硬盘灯为有数据读写时闪烁！现在前面板接线座基本都是上图9针的。所以基本都成了标准，1、3接硬盘灯，1是正级，2、4接电源灯，2是正级，5、7接重启，6、8接开关。关于正负级的区分接线方法：找到标注，按标注说明接线。无标注的，正级一般都是在第一根针的方向。那个是第一根针，一般都有标注，无标注的可以看底座框加粗线。
前置USB2.0接口和9针COM串口稍有区别，如下图：

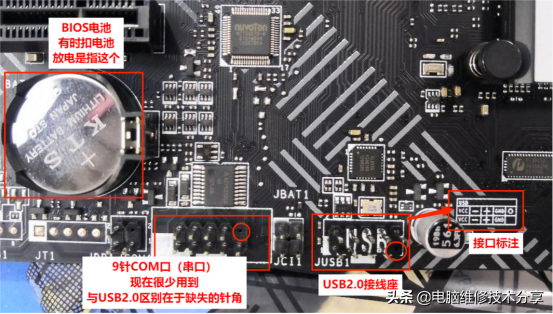

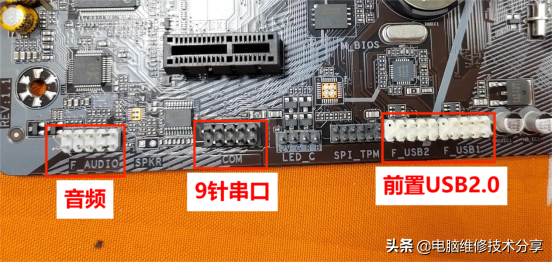

USB2.0与9针串口区分

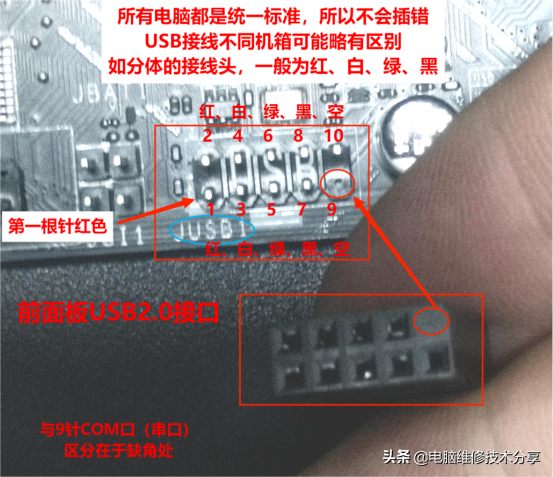

USB2.0接口

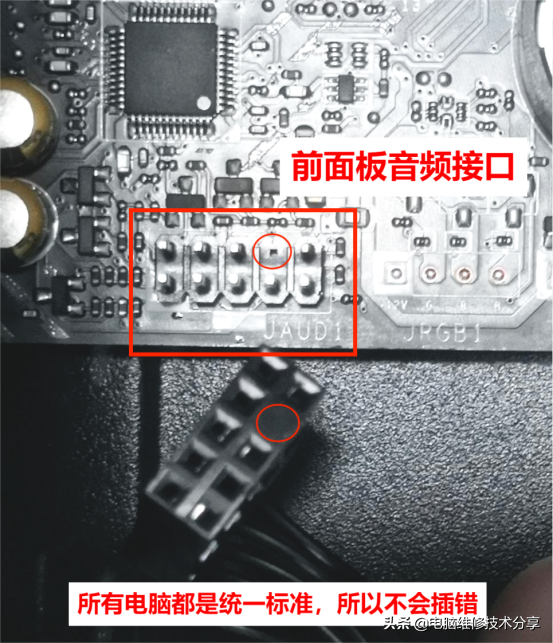

音频接口

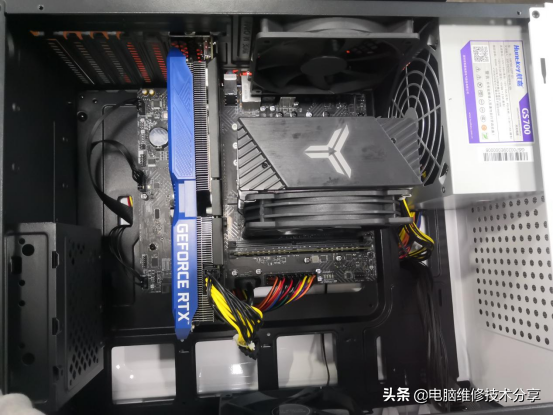

成品图
技嘉主板

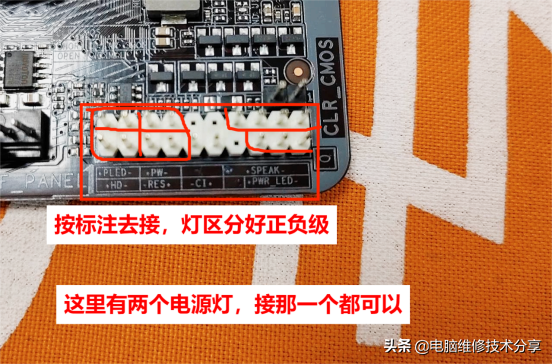

开关接线
音频与USB2.0

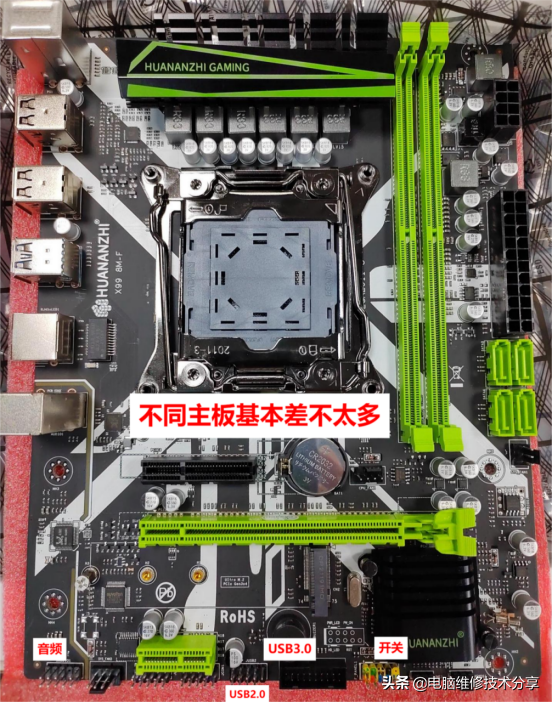

其它主板

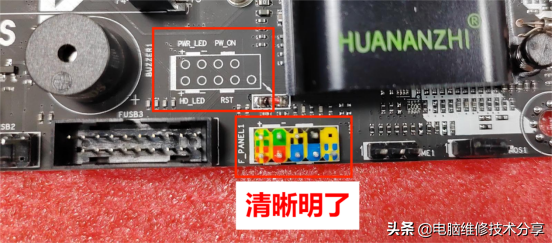

开关接线座
希望对您有所帮助，喜欢的朋友点赞哦！
