大家都知道，Altium Designer 这一款是中国工程师最常用的电路绘制软件了，但是由于钓鱼执法等，需要你花费十几万的软件授权费用，你花得起吗？虽然网上有很多的破解版，但是这类他会发送数据包给公司，当你在使用他的时候，不经意间可能就会给你发一份律师函。
这里就跟大家介绍一款国产的软件：立创EDA。
他其实学起来也简单，2小时就可以入门吧，2天就可以精通，目前全球也有至少一千多所的学校针对性地对立创EDA进行教学。
1. 基础功能
首先介绍这款软件，我们得知道他有什么功能吧？
- 云端操作
就跟一般的云端一样，注入手机端电脑端的WPS一样，这个软件可以随时随地，进行在线设计，当然也可以在历史记录中查看，更多的是，他支持离线版本，所以你也可以安装软件的形式，进行离线的电路板绘制。
- 仿真设计

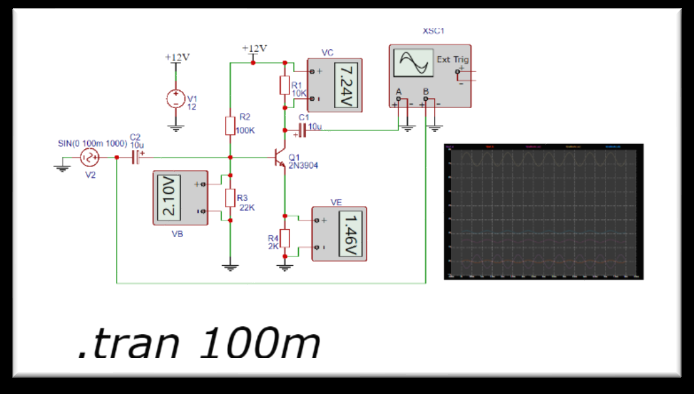

既然可以在线云端设计，那么在线仿真势必也是没有问题的，他会对你绘制的完整电路图就行波形分析等，你也可以对其进行模型的修改，导出PCB等操作，目前也是我自身在用。
- 教育版本
教育版本我倒是没太多的关注，但是如果你想对他进行入门学习、或作业提交等一系列的操作，我觉得可以下载一个试试，所谓的高效学习，省时省力嘛。
- 原理图设计

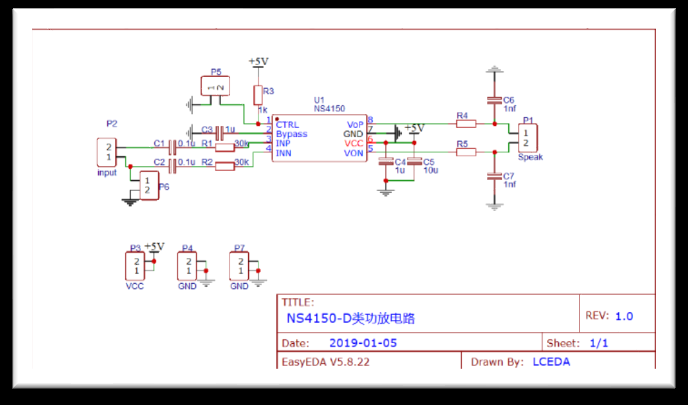

我相信原理图设计也是你看这篇文章最主要的内容吧，他的原理图设计的工具栏以及菜单栏完全不会输给AD软件，原理图可以无缝转换为PCB，还支持布局传递，一键生成BOM表，人性化的封装管理器。
- PCB设计
PCB可以进行多层的设计，还支持照片和3D的预览，多种布线功能，当然当你选择他旗下的嘉立创电路板制作的时候，还可以直接选择不同PCB的颜色，亚黑，白色，蓝色、绿色、红色等等。
- 原理图和封装库的创建
下面就是一般芯片的原理图库和封装的匹配，你也可以自行进行设计，注意封装尺寸的检查就行。
- 团队管理
这个其实还挺方面，尤其是公司里一个团队，你可以通过直接分享链接，添加成员的形式，让你所设计的工程文件进行共享，达到多人协作，提高效率的目的，同时你可以可以对其进行分享，与工程广场的人共同进步。
- 工程广场
在工程广场上，会有海量的开源硬件，你可以参考他们的设计，取长补短，同时根据自身的实际项目，体检自身设计的便捷性质。
2.设计操作流程
刚才第一部分已经基本介绍了他的基础功能，现在跟大家介绍一下我们完成一个电路设计的基本流程是怎样的。
新建工程文件，原理图，PCB等；然后分别进行原理图的设计，PCB的设计，在你导出Greber文件给工厂打样的时候，你一定要检查一下是否进行了DRC(也就是设计规则的检查)。
最后很简单的，你只要给与相应的电路制作厂家，让他们为你完成PCB的设计或是SMA的贴片，因为大部分的贴片工作不可能是我们自己完成，关于元器件的材料我们可以直接在嘉立创上寻找让对方焊接。
若是没有也不必担心，我们可以自己邮寄物料或是选择不焊接这部分。
3.立创EDA
利用一些篇幅说了他的基础功能和设计流程，这里也补充一下这个工具的安装，你可以直接搜索立创EDA，也可以直接访问https://lceda.cn这个地址，选择在线进行原理图的设计或是安装客户端。
这里更推荐大家下载EDA客户端，毕竟相比AD，他可小太多了，而且很多时候你电脑可能还存在断网的情况，不是吗？
4.闲聊
随着国产EDA的发展，我们在保证正版的前提下，目前这款软件确实会是一个很好的选择，扁平化，一体化的设计及制作流程，导致你使用上后会被他的简捷便利所吸引。
这里只是简单介绍下这款软件基本信息，下一部分我会跟大家具体介绍他的设计和原理图绘制等基本操作。
