atx主板尺寸(mini micro m e-atx主板尺寸大全)

ATX作为AT最初外形的演变而设计,标志着主板和其他组件(例如机柜和电源)的架构发生了深刻变化。

主板内部有重大变化,例如CPU插槽的位置,现在放置在电源附近,从而允许由源风扇引起的空气流动,而不会受到任何元素的干扰。

另一个变化是提要来源之间的连接。现在是单个连接器,不像AT有两个。ATX的一些最重要的改进和好处是:

集成输入和输出端口

无干扰扩展槽

通过软件启动控制

3卷 从源头(降低硬件成本、能耗和热量)

更好的气流

减少访问驱动器托架的干扰。

ATX主板尺寸为 12 × 13 英寸。ATX 的一个变体是Mini ATX,它本质上是ATX的缩小版,但在外形方面更加缩小,其尺寸为 11.2 × 8.2 英寸。

主板外形尺寸 ATX 介绍

这种外形是当今最常用的,尤其是在台式计算机上,并且在此技术发布后,还有其他几个基于它的因素。如 Mini-ITX、Mini-ATX、Micro-ATX、Nano ITX 和 Pico-ITX。

Micro ATX

它是ATX的演变。其尺寸为 9.6 × 9.6 英寸。Micro-ATX最多支持4个扩展槽,可以自由组合ISA、PCI、PCI/ISA共享、AGP。安装孔与标准ATX 不同,因为尺寸不同,但它们也与大多数 ATX 机柜兼容。

这种类型的主板外形同时支持Intel和AMD处理器。它通常用于小型台式计算机。

Micro Mini-ITX

Mini ITX是6.7×6.7英寸的低功耗主板格式。它的尺寸是这种外形尺寸的最具特征的因素。虽然这种主板的设计目的是为低功耗团队赋能,但目前没有限制,它们在收益方面已经有了巨大的进步。

自从 Mini-ITX 推出以来,由于其开放的标准因素,它们已扩展到各种应用中。Mini ITX 是所有类型设备的标准格式,例如车载嵌入式计算机、工业应用和物联网。Mini-ITX是第一个普及的简化格式标准系统,适用于所有类型的项目和可能需要的任何设备。

Micro Nano-ITX

Nano-ITX 是另一种主板外形,尺寸为4.7 × 4.7英寸。 Nano-ITX是完全集成的主板,旨在消耗非常低的功率。这种类型的主板可用于许多应用,但它专为智能娱乐而设计,如PVR、媒体中心、智能电视、车载设备等。

Micro Pico-ITX

Pico-ITX 是此列表中最小的主板外形规格。它的尺寸为 3.9 × 2.8 英寸,比 Mini-ITX 小 75%。该主板由 VIA 设计和开发,旨在为更小、更智能的物联网设备开辟创新之路。

具有基于 x86 平台和低功耗板的 Pico-ITX 是嵌入式系统应用的绝佳选择,例如工业自动化、车载计算机、数字标牌等。

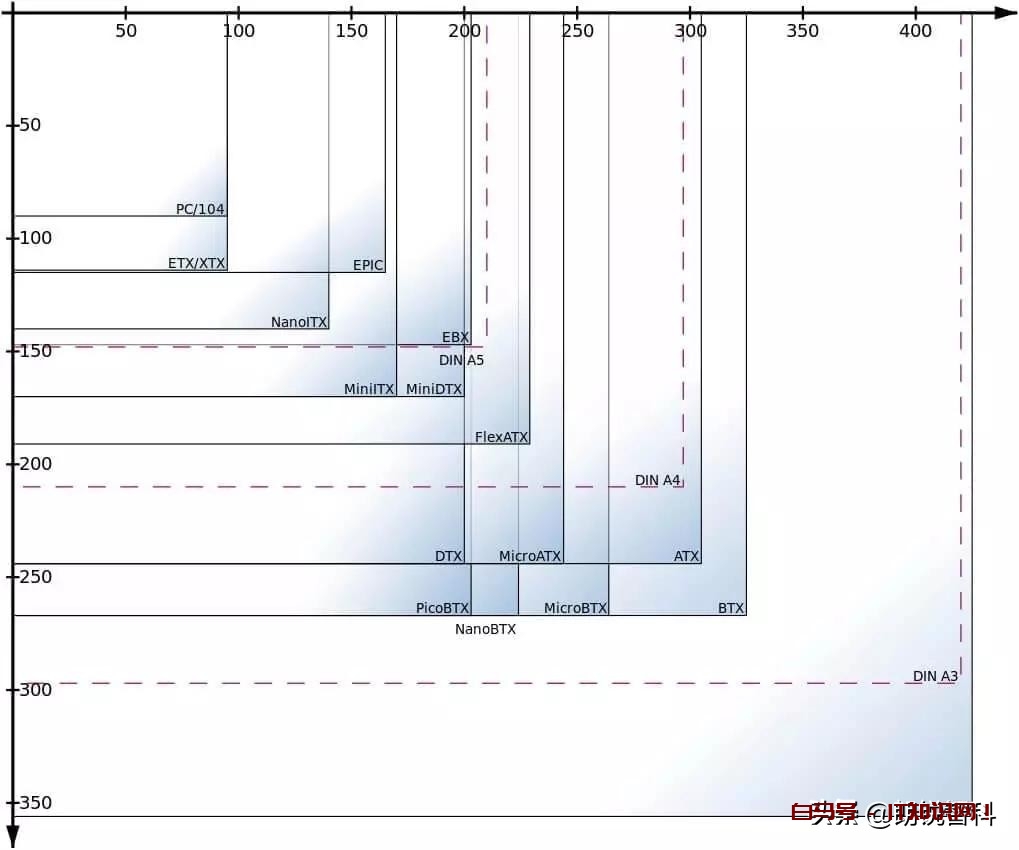

主板外形因素的简要比较。

下面的图表比较了最流行的主板外形。

主板外形尺寸 ATX 介绍

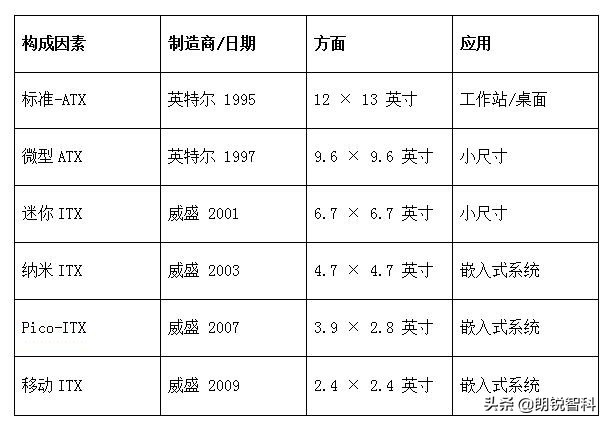

构成因素制造商/日期方面应用标准-ATX英特尔 199512 × 13 英寸工作站/桌面微型ATX英特尔 19979.6 × 9.6 英寸小尺寸迷你ITX威盛 20016.7 × 6.7 英寸小尺寸纳米ITX威盛 20034.7 × 4.7 英寸嵌入式系统Pico-ITX威盛 20073.9 × 2.8 英寸嵌入式系统移动ITX威盛 20092.4 × 2.4 英寸嵌入式系统

下面是主板外形尺寸表。此比较图有助于了解最流行的主板外形尺寸的差异。

主板外形尺寸 ATX 介绍

外形尺寸及其一些应用

车载电脑

由于其真正简化的格式和强大的性能,Mini-ITX系统可以安装在车辆的狭小空间内,以便与实时跟踪和监控系统进行通信。

物联网设备

智能LED路灯照明已被全球多个市政府采用,作为基于物联网的智慧城市建设的起点。由于街道照明基础设施已经存在,许多城市规划者以智能照明为契机,通过整合传感器、无线通信点和开放接口技术来实现其物联网基础。为了在外部环境中使用所有这些元素,应该考虑的要求是丰富的I/O端口、LTE 连接、宽工作温度和缩小的外形。

这些只是PC缩小外形尺寸趋势优势的两个极好例子,可在空间和成本方面提供巨大优势。我们不仅回顾了不同的外形,还了解了外形如何支持不同行业的PC应用。

随着数百万种不同的物联网设备和嵌入式系统的兴起,主板设计正在迅速发展。尺寸正在发生变化,并且形式变得更加适合每个应用程序。

设备的大小取决于主板的大小。智能手表需要与工业物联网设备完全不同的外形。因此,在构建设备时,外形尺寸成为一个关键特征。

外形尺寸从尺寸、形状、外壳、电源、安装孔和整体布局等方面决定了主板如何构建的规格。

最常见的外形是ATX,它演变为mini-ATX、nano-ATX、pico-ATX等等。一种不同类型的外形,比ATX更小是ITX,它比微型ATX小得多。ITX外形规格还包括nano-ITX、pico-ITX、mobile-ITX等。
