su镜像工具怎么操作使用(SU建模必备插件集)

SU建模必备插件集,这里的工具也太多了吧

JHS Powerbar

插件:JHS Powerbar(超级组合工具)

作者:CadFather (Max Coppoletta)

文中使用版本为Sketch Up 2020

这款插件由将近30个小工具组合,其中不乏我们常用的功能,例如:路径跟随、封面、拉线成面、阵列、物体对齐、放置至面、镜像、焊接、FFD、替换组件等;

直接安装集合插件的好处,SU的速度不会因为插件多而卡顿、减少插件直接相互不兼容而导致的错误;

AMS增强柔化

SU建模必备插件集,这里的工具也太多了吧

(图示1)

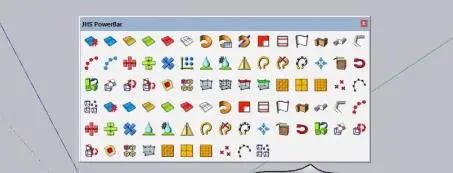

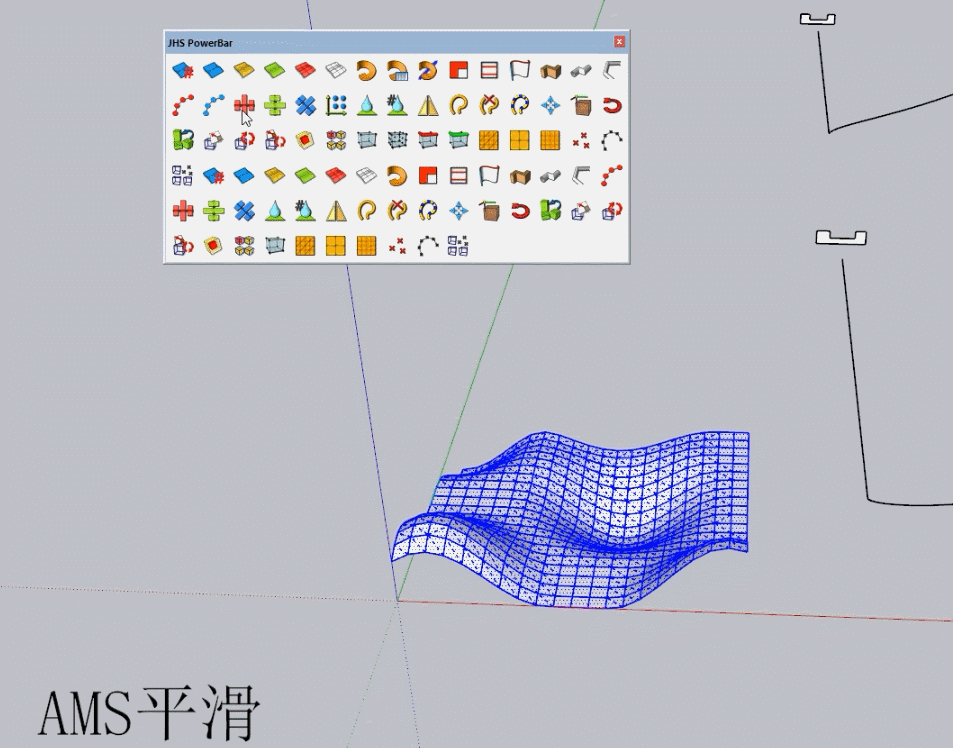

这个功能与SU自带的柔化有点相似,它对SU的柔化进行的一个增强,可以穿透组件,可柔化材质的分界线;

SU建模必备插件集,这里的工具也太多了吧

(图示2)

SU建模必备插件集,这里的工具也太多了吧

(图示3 取消柔化)

SU建模必备插件集,这里的工具也太多了吧

(图示4 平滑成四边形网格)

直立跟随

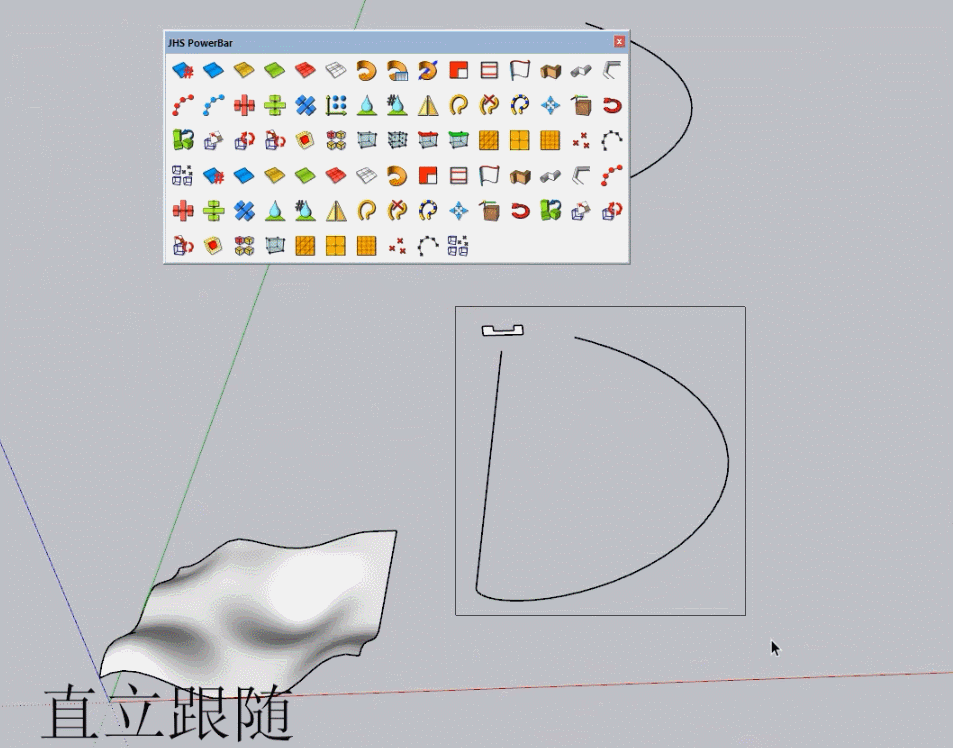

与SU中的路径跟随有点相似,通过插件的直立跟随我们可以看到剖面始终保持直立,SU自带的路径跟随并没有保持剖面直立;(可看图示6对比)

直立跟随的话需要路径和剖面一起选择在点击生成,而SU自带的路径跟随则先路径再选择剖面;

SU建模必备插件集,这里的工具也太多了吧

(图示5 直立跟随 Z轴垂直)

SU建模必备插件集,这里的工具也太多了吧

(图示6 左:路径跟随 右:直立跟随)

生成面域

此功能可以对面(曲面)进行封闭,有点像封面工具)

SU建模必备插件集,这里的工具也太多了吧

(图示7 曲面生成面域)

边线偏移

这个功能就是把边线偏移出来,相当于SU的移动复制(选择边线然后复制一条),这个功能不常用;

SU建模必备插件集,这里的工具也太多了吧

(图示8 边线偏移)

拉线成面

拉线成面这个功能应该都很熟悉了,可以将线直接拉起来变成面,一个非常常用的工具;

SU建模必备插件集,这里的工具也太多了吧

(图示9 拉线成面)

沿路径挤出矩形

根据参数生成一个参数矩形,此矩形作为一个剖面会沿着路径放样;

SU建模必备插件集,这里的工具也太多了吧

(图示10 沿路径挤出矩形)

路径成管/线转圆柱

选中路径后点击图标,进入参数设置界面,可以对是否跟随、是否成组、管独立成组等;

SU建模必备插件集,这里的工具也太多了吧

(图示10 沿路径挤出矩形)

SU建模必备插件集,这里的工具也太多了吧

(图示11 路径成管/线转组件)

沿路径复制组件

高频使用工具,组件沿着路径复制阵列,可直接输入数值改变阵列组件之间的间距;

SU建模必备插件集,这里的工具也太多了吧

(图示12 沿路径复制组件)

SU建模必备插件集,这里的工具也太多了吧

(图示13 沿路径复制组件)

X/Y/Z轴对齐

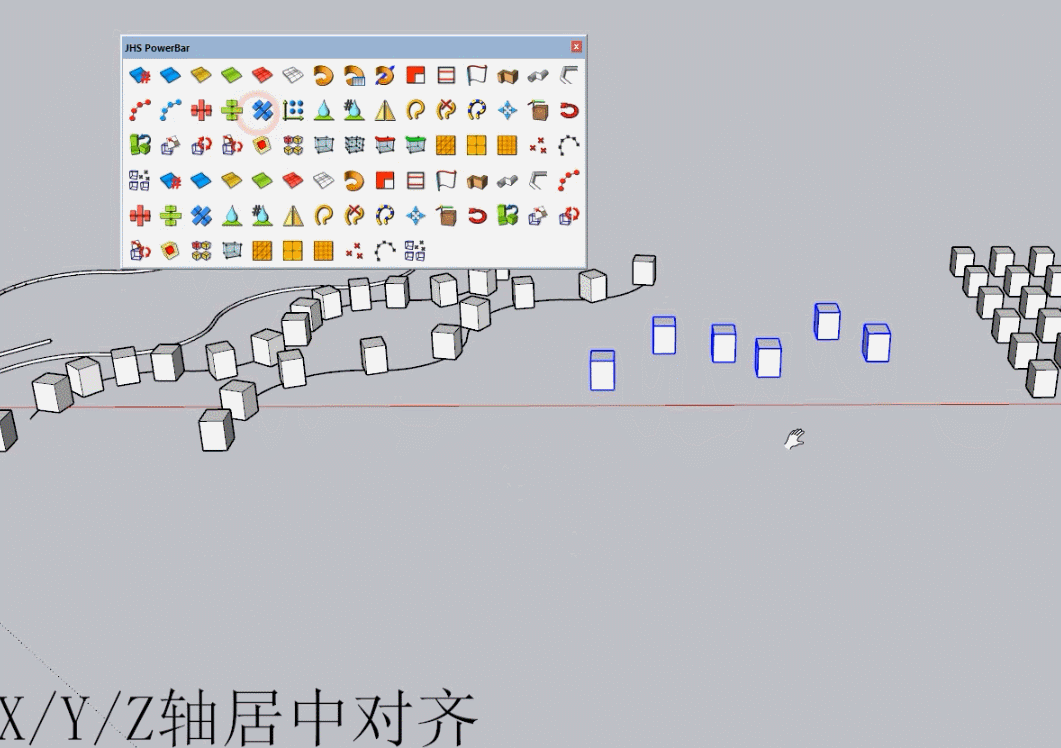

将物体在X/Y/Z轴上进行对齐;

SU建模必备插件集,这里的工具也太多了吧

(图示14 X/Y/Z轴对齐)

网格阵列

将组件进行X/Y轴方向的阵列,可随意设置间距;

SU建模必备插件集,这里的工具也太多了吧

(图示15 网格阵列)

放置组件至平面

一个用来“种树”的工具,将组件放置悬至空中,点击放置组件至平面可见组件放置在曲面之上;

SU建模必备插件集,这里的工具也太多了吧

(图示16 放置组件至平面)

镜像

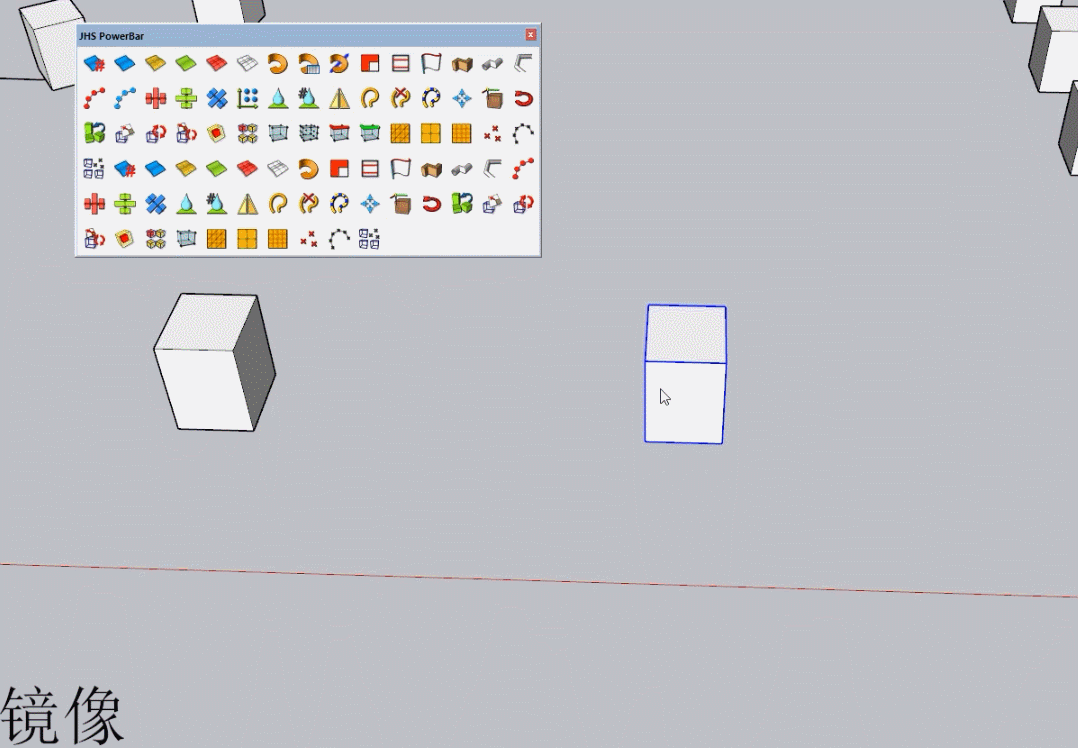

使用频率较高的工具,和平时的镜像插件一致,点击三点形成面后进行镜像;

SU建模必备插件集,这里的工具也太多了吧

(图示17 镜像)

分解/焊接/均分曲线

高频使用工具,对曲线进行焊接、分解和均分曲线操作;

焊接曲线将碎线焊接成一条,可用于路径放样、阵列等;

SU建模必备插件集,这里的工具也太多了吧

(图示18 焊接曲线)

将整条曲线进行分解,分解成小段线;

SU建模必备插件集,这里的工具也太多了吧

(图示19 分解曲线)

设置曲线的分段数,越高越平滑;

SU建模必备插件集,这里的工具也太多了吧

(图示20 均分曲线)

参数移动

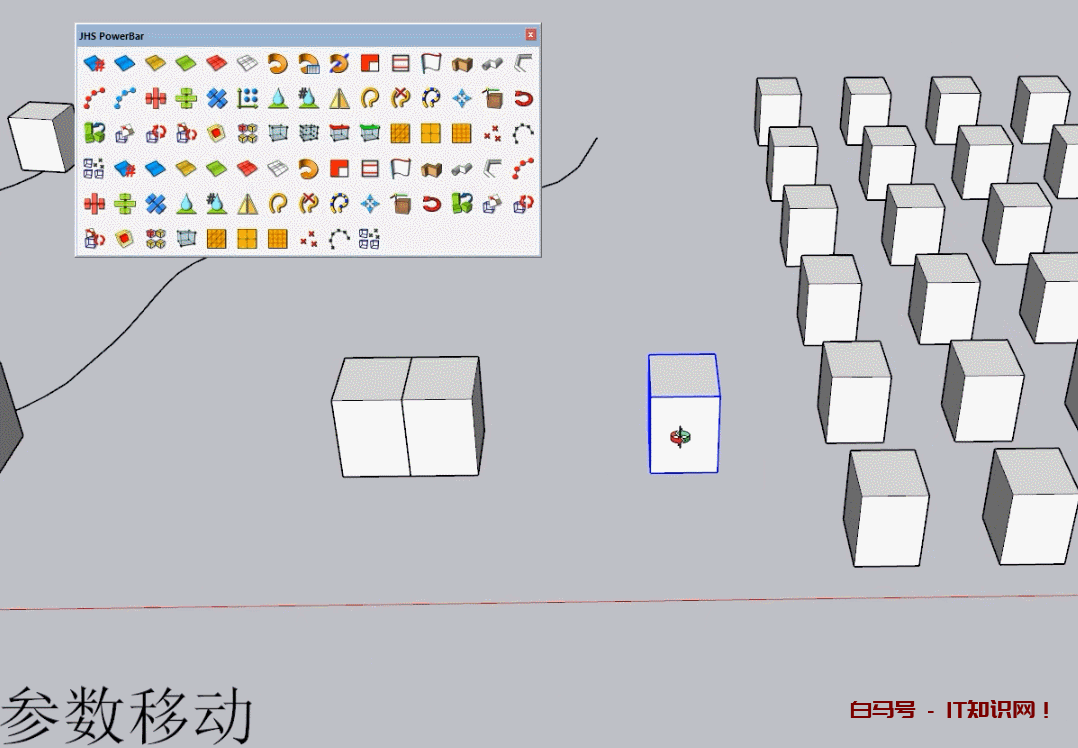

设置移动距离参数后,可通过方向键进行上下左右的参数移动,每一次移动都是所设置的 参数值;

SU建模必备插件集,这里的工具也太多了吧

(图示21 参数移动)


对齐工具

模型被上下左右旋转后,很难恢复到和原坐标轴一致时,可使用此工具,可将物体与物体之间对齐;

SU建模必备插件集,这里的工具也太多了吧

(图示22 对齐工具)

参数旋转

与参数移动类似,设置旋转的角度后,可进行X/Y/Z方向上的旋转,通过上下方向键 切换旋转方向, 左右方向键进行旋转;

SU建模必备插件集,这里的工具也太多了吧

(图示23 参数旋转)

随机缩放/旋转

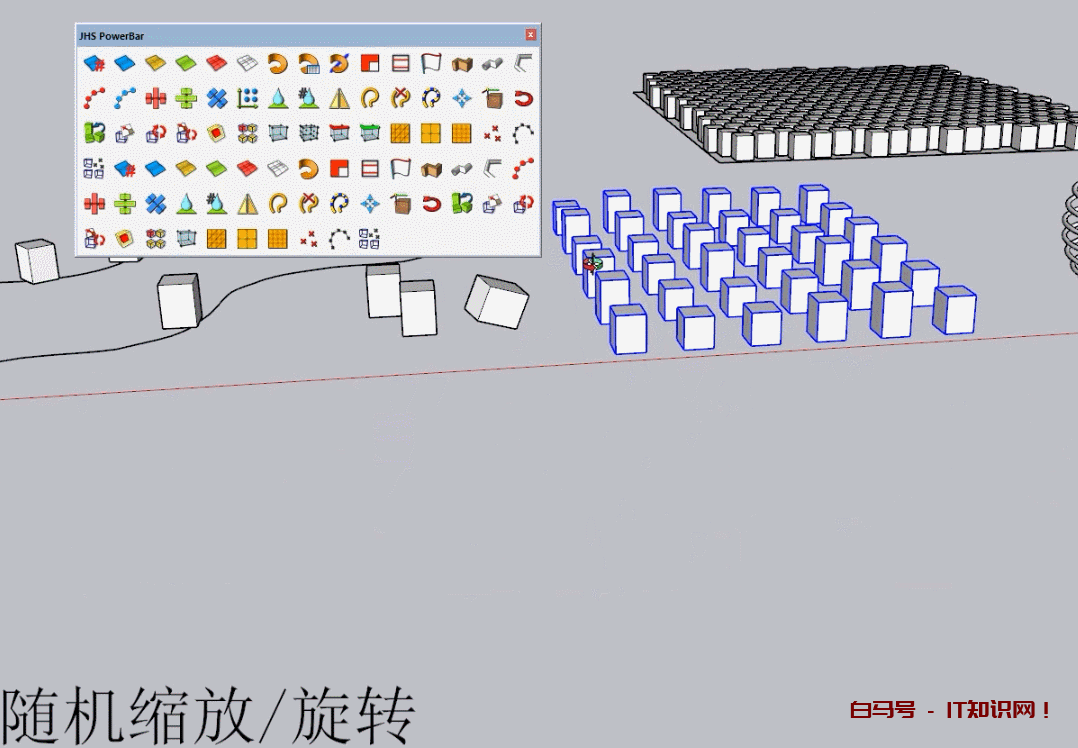

对物体进行随机的缩放和旋转

SU建模必备插件集,这里的工具也太多了吧

(图示24 随机缩放/旋转)

组件代理

将组件设置成代理对象;

SU建模必备插件集,这里的工具也太多了吧

(图示25 组件代理)

组件替换

将组件进行替换,选中①组件后点击工具栏图标,后点击②组件,可将②组件替换成①组件;

SU建模必备插件集,这里的工具也太多了吧

(图示26 组件替换)

FFD

常用工具,FFD可修改控制点达到修改模型的目的,常用于异形建模

SU建模必备插件集,这里的工具也太多了吧

(图示27 FFD)

网格生成/平面细分/分割平面

对面进行网格分割,可进行参数化设置、间距、角度等;

SU建模必备插件集,这里的工具也太多了吧

(图示28 网格生成/平面细分/分割平面)

SU建模必备插件集,这里的工具也太多了吧

(图示29 网格生成/平面细分/分割平面)

顶点生成成参考点/连点成线

模型顶点处生成参考点

SU建模必备插件集,这里的工具也太多了吧

(图示30 顶点生成参考点/连点成线)

组件至参考点

同时选中参考点和组件,可将参考点替换成组件,可以通过顶点生成参考点和组件至参考点这两个工具做出一些有趣的模型;

SU建模必备插件集,这里的工具也太多了吧

(图示31 组件至参考点)
