1、向上向下网络连接
交换机向上连接交换机或路由器，向下主要连接电脑、服务器或者外设。一般是RJ45网线直连，也有可能是SFP光纤直连。

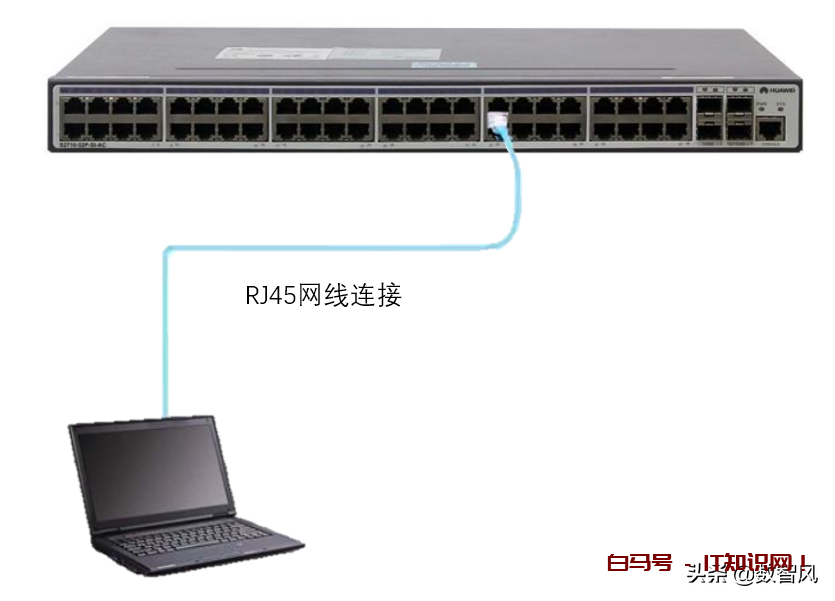

①、RJ45网线直连：只需要将RJ45网线一头插入电脑，一头插入交换机的接入端口即可。

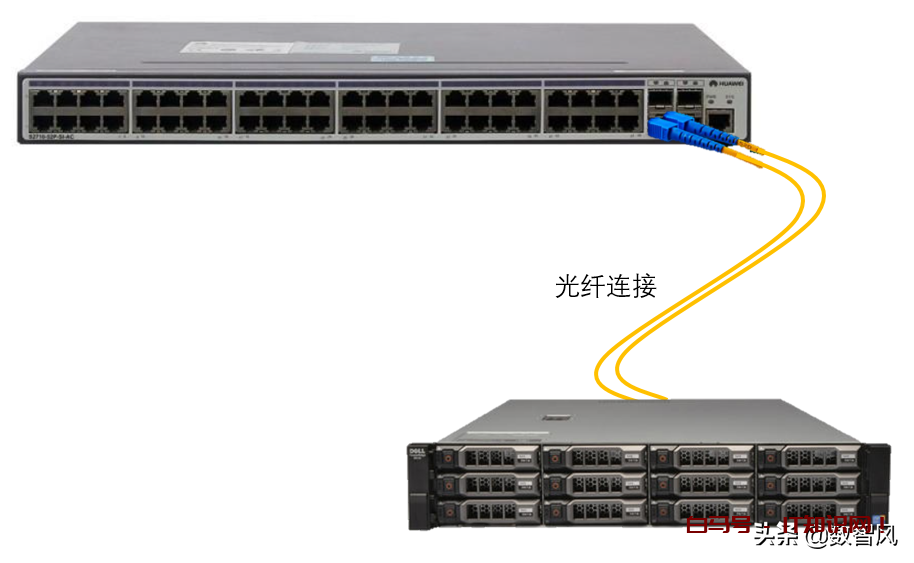

②、SFP光纤直连：交换机和服务器端都需要配备SFP模块。而SFP模块主要有SC、LC、FC三种不同接口。建议两边采用一样的SFP模块，然后配备对应的光纤线连接起来即可。比如：两边配备LC模块，线缆配备LC-LC的光纤线。
2、平行高可用连接
平行高可用连接一般有交换机之间的菊花链堆叠连接，还有双机热备的集群连接。

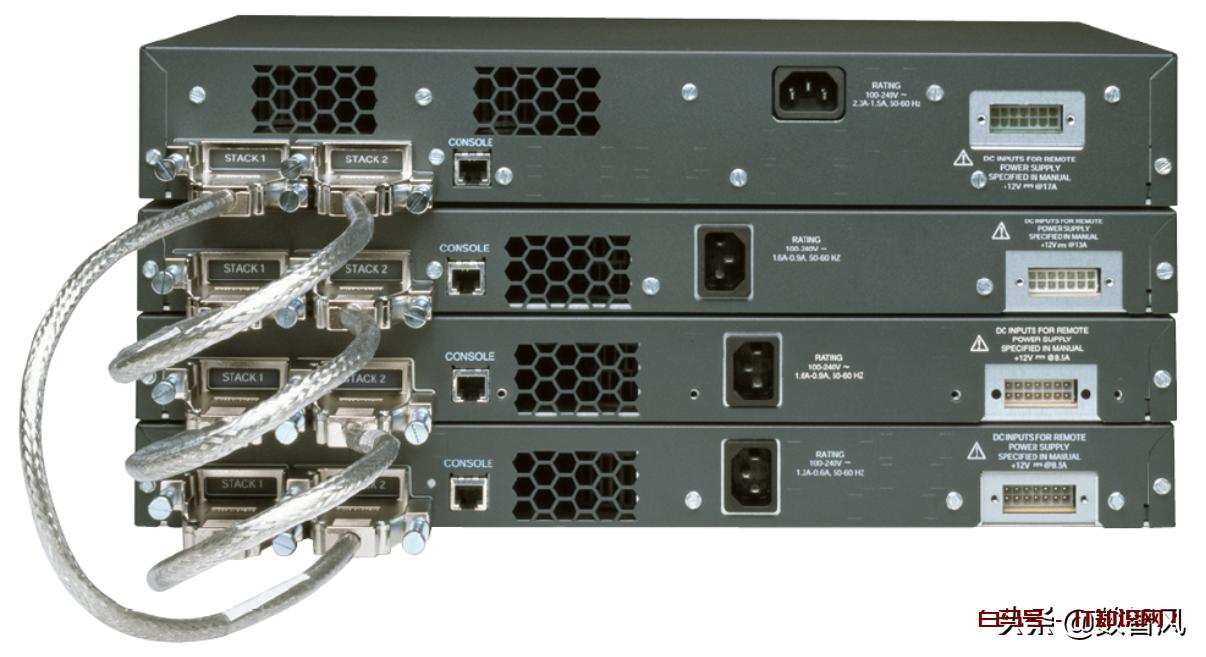

①、菊花链堆叠连接：就是A交换机的1口连接B交换机的2口，B交换机的1口连接C交换机的2口，C交换机的1口连接A交换机的1口。也就是多台交换机组成一个环形连接，堆叠线缆是交换机厂商配备的专用堆叠线缆。样例图如下：

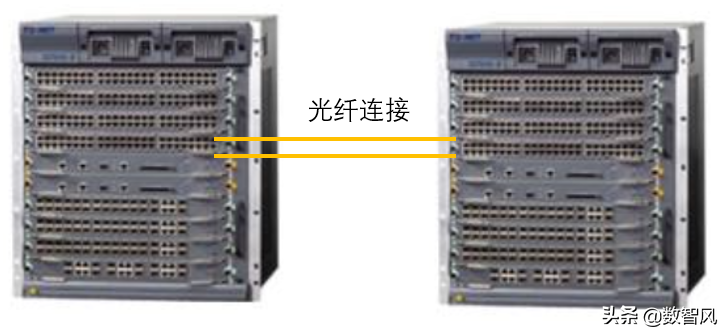

②、跨交换机光纤直连：双机热备就是将两台交换机虚拟成一个交换机，一台为主用，另外一台为备用，主备可以互相切换。连接方式比较简单，也是用RJ45网线或者SFP光纤将两台交换机的端口连接在一起，形成集群。样例图如下：
3、交换机的带外连接

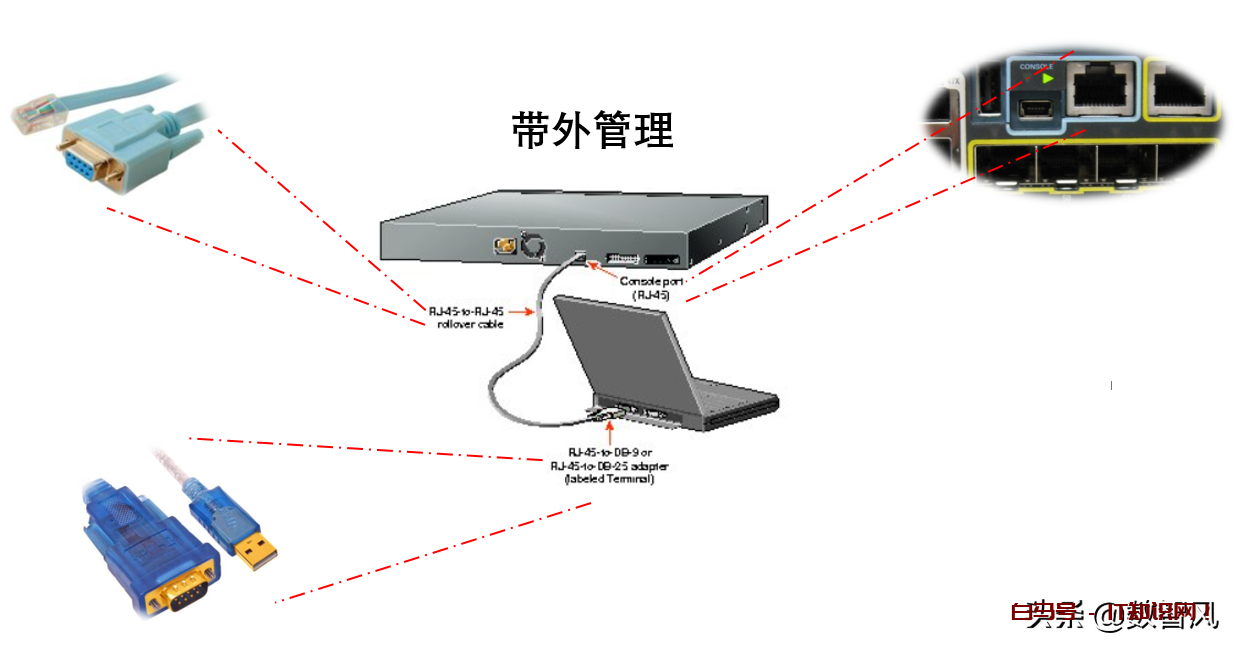

对交换机的管理可以通过带内管理，也可以通过带外管理。带外管理的连接方式一般通过交换机的Console线来连接，console线一般是RS232线缆。连接方式很简单，一头是连接电脑的RS232串口，一头是连接交换机的RS232接口。现在的笔记本一般都没有串口，我们需要配备一个usb-to-rs232转接器。交换机端也一般不配标准的串口，一般都是RJ45接口形状，厂家会配备专用线缆。连接样图如下：
总结
交换机的连接方式主要有以上几种连接。实际应用中，根据使用情况连连接即可。
